产品型号： | DSRZ一体化温度变送器 |
| 产品品牌： | 北京航天鼎盛自动化 | |
| 产品价格： | 面议 | |
| 所 在 地： | 北京 海淀区 | |
| 发布日期： | 2019-11-27 | |
 |
||
详细说明
1、产品概述
DSRZ化温度变送器是热电阻、热电偶与变送器的完美结合，以十分简捷的方式把-200～1300℃的温度信号转换为标准4～20mA电流信号实现对温度精确测量与控制。DSRZ温度变送器可与显示仪、控制系统、记录仪等调节器配套使用，并被广泛应用于石油、化工、发电、医药、纺织、锅炉等工业领域。
2、产品特点
☆ 二线制输出、无需补偿导线，抗干扰能力强、远传性能好；
☆ 结构简单、合理安装方便，小型化、安全可靠、使用寿命长；
☆ 可以配置液晶表头进行显示现场温度，清晰度高，无视觉误差；
3、性能参数
量程特性
品名 测温材料 分度号 测温范围
热电偶 镍铬-康铜 E 0～800℃范围内任选
镍铬-镍硅 K 0～1300℃范围内任选
铂铑10-铂 S 0～1600℃范围内任选
铂铑30-铂铑6 B 0～1800℃范围内任选
热电阻 铂热电阻 Pt100 -200～600℃范围内任选
铜热电阻 Cu50 -50～150℃范围内任选
铜热电阻 Cu100 -50～150℃范围内任选
其他性能
基本误差 ±1.0%、±0.5%、±0.25%
温度漂移 ≤0.015%/℃
输出信号 4～20mA
供电电源 24V DC 允许范围为18～30VDC
负载电阻 250Ω允许范围为0～500Ω
环境条件 温度：-25～60℃；相对湿度：≤95%
防爆等级 DIIBT4
响应时间 金属保护管Φ 16，t＜90s；Φ 12，t＜30s;最快响应时间可小于1S（特殊定制）
保护管材料 不锈钢1Cr18Ni9Ti、碳钢20#、高铝质

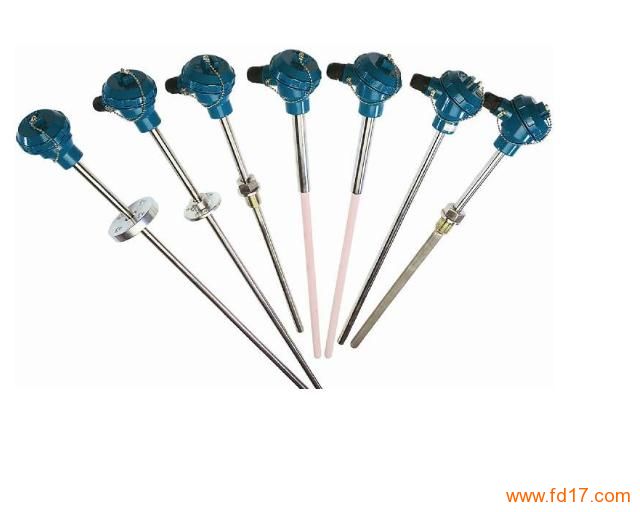

4、结构形式
5．选型指南
DSRZ 系列一体化温度变送器
代号 测温材料
－A 热电偶:K、E、B、S
－B 热电阻：Pt100、Cu50、Cu100
代号 测温范围
－Ta -200～600℃
－Tb 0～1600℃
代号 插入深度
－L（mm） 0～4000mm任选
代号 保护管规格
－D0 Φ2至Φ 8可选
－D1 Φ12 、Φ 16、Φ 20、Φ 25可选；也可特殊定制
代号 连接工艺
－M1 M12×1.5
－M2 M20×1.5
－M3 M27×2
－M4 法兰式
?M5 直角式
代号 接线盒形式
－1 普通型
－2 防水型
－3 防爆型
代号 现场显示
－0 无显示
－1 数字显示
代号 传感器类型
?1 装配型
?2 铠装型
DSRZ －B －Ta L（100） －D0 －M1 －1 －0 ?1 完整的型号
选型提示
1)热电阻到变送器端子间的引线要求尽量缩短，以减少不必要的精度损失。
2)变送器所接的信号线可以为普通的双绞线，特殊规格订货可经双方协商决定。
3)可根据用户需要配用相应材料的保护管，如刚玉质或高铝质保护管，如有其它特殊要求请在订货时注明。
