产品型号： | HG16 |
| 产品品牌： | 华盛光科技 | |
| 产品价格： | 270元/台 | |
| 所 在 地： | 北京 门头沟区 | |
| 发布日期： | 2014-07-17 | |
 |
||
详细说明
应用范围：

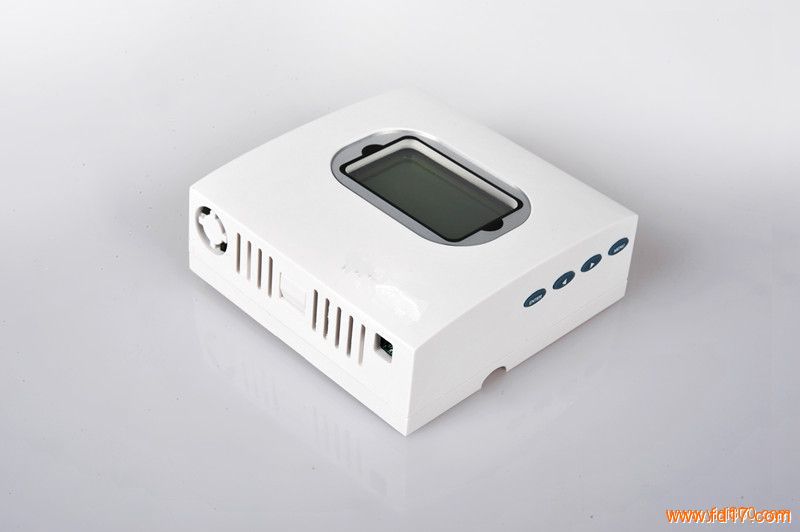

HG16温湿度变送器利用半导体敏感元件来测量空气中的温度、湿度，适用于室内环境测量，当敏感元件被监测到环境温度、湿度，LCD显示温度、湿度，同时输出4—20mA电流信号。
该变送器装在最能代表被测环境状态的地方，避免安装在空气流动不畅的死角处。
二、产品特点：
薄型设计，轻巧美观。
独特风道设计，防止电路温升影响传感器真实测试。
专利结构技术，易于安装，易于维护。
精度高，一致性好。
防护性能极好
三、主要技术参数：
型号
HG16
额定电压
DC12V ( DC10V~DC24V )
测量范围
温度：0℃~50℃， -40℃~100℃.
湿度：0～100%rh
测量精度
温度：±0.5℃
湿度：±3%rh
输出
Humidity:4-20mA=0…100%rh
Temperature:4-20mA=-0…50℃
底座接线端子
v+(1) 系统电源＋线
gnd(2) 系统电源-线/信号地
(3)温度输出
(4)湿度输出
有效工作面积
10-20m2/只
安装方式
室内墙面安装，天花板吸顶安装
质量
主体：约200g，底座：约50g，
材料
ABS树脂
四、外形尺寸：
五、连接图：
六 六、安装方式：
1、安装时，线槽端头与传感器底座连接处，应用PVC终端头过渡。为了保证线槽与传感器安装在同一轴心线上，建议先安装底座，然后在钉线槽。
2、传感器至空调送风口的水平距离应大于1.5m，至顶棚送风口的距离应大于0.5m。
七、注意事项
为了防止隔离地板下冷空气通过线槽影响传感器真实测试，线槽上端口处加接PVC终端头，或将传感器安装在线槽侧面为佳。
