产品型号： | HC50 |
| 产品品牌： | 时资 | |
| 产品价格： | 面议 | |
| 所 在 地： | 北京 丰台区 | |
| 发布日期： | 2019-01-16 | |
 |
||
详细说明

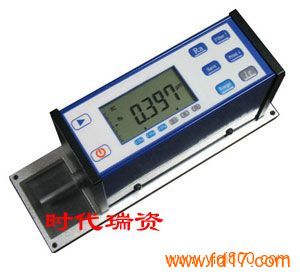

产品名称：粗糙度仪
型号： HC50
产品概述：
HC50适用于生产现场，科研实验室和工厂计量室。可测量多种机加工零件的表面粗糙度，根据选定的测量条件计算相应的参数，在液晶显示器上清晰地显示出来。
本仪器给出的参数符合GB/T 3505-2000《产品几何技术规范 表面结构 轮廓法 表面结构的述语、定义及参数》。
1、粗糙度测头采用高精度电感传感器，测量值稳定精确。
2、可选配曲面传感器测量凹凸面粗糙度，小孔传感器测量内孔粗糙度。
本仪器在测量工件表面粗糙度时，先将传感器搭放在工件被测表面上，然后启动仪器，由仪器内部的精密驱动机构带动传感器沿被测表面做等速直线滑行，传感器通过内置的锐利触针感受被测表面的粗糙度，此时工件被测表面的粗糙度会引起触针产生位移，该位移使传感器电感线圈的电感量发生变化，从而在相敏检波器的输出端产生与被测表面粗糙度成比例的模拟信号，该信号经过放大及电平转换之后进入数据采集系统，DSP芯片对采集的数据进行数字滤波和参数计算，测量结果在液晶显示器上给出，也可在打印机上输出，还可以与PC机进行通讯。
功能特点
● 多参数测量：Ra、Rz、Rq、Rt粗糙度仪
● 人机对话，界面直观、操作极其简单
● RC、PC- RC、GAUSS、D-P四种滤波方式
● 机电一体化设计，体积小，重量轻，使用方便快捷 带有测值存储及存储数据查询功能
● 段码液晶显示器，具有背光功能
● 高精度电感传感器
● 采用DSP芯片进行控制和数据处理，速度快，功耗低
● 内置锂离子充电电池及控制电路，容量高、无记忆效应，充电时间短,连续工作大于20小时
● 符合ISO和GB标准
● 内置标准RS232接口可连接打印机，可打印全部参数
● 具有自动关机、多种提示说明信息
● 可选配曲面传感器、小孔传感器、深槽传感器、测量平台、接长杆等附件菜单操作方式
技术参数：
测量参数 Ra、Rz、Rq、Rt
测量范围 Ra:0.025-12.5μm
显示范围
Ra、Rq：0.005-16μm
Rz、Rt：0.02-160μm
量程范围 ±20μm、±40μm、±80μm
最高显示分辨率 0.001μm
滤波方式 RC、PC-RC、GAUSS、D-P
取样长度 0.25mm、0.8mm、2.5mm
评定长度 5L，L为取样长度
测量行程长度 7L
最大驱动行程长度 18mm/0.71inch
最小驱动行程长度 1.8mm/0.0571inch
示值误差 ≤±10％
示值变动性 ≤6％
针尖角度 90°
显示方式 段码显示（带背光）
工作环境
温度：0℃- 40℃
相对湿度：＜90%
重量 440g
外型尺寸 140×52×48mm
基本配置：
主机、TS100标准传感器、电源适配器、多刻线样板、传感器护套、支架
可选附件：
各种传感器、测量平台、微调平台、微型打印机、侧向转接杆、接长杆、V型块、连接体部件、驱动器连接轴
