产品型号： | MDO3000系列 |
| 产品品牌： | 泰克 | |
| 产品价格： | 面议 | |
| 所 在 地： | 北京 海淀区 | |
| 发布日期： | 2017-06-26 | |
 |
||
详细说明

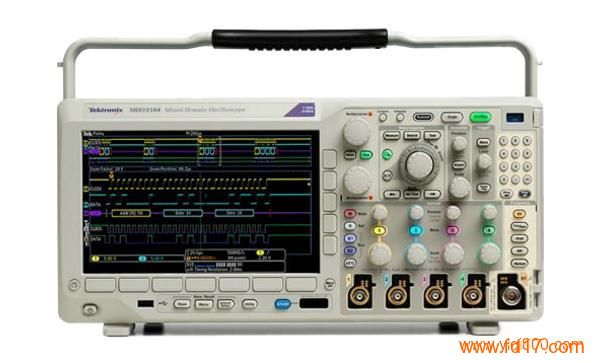

MDO3000系列混合域示波器集合六种仪器功能，可选配频谱分析仪，信号发生器等功能。您可在一台示波器中捕获模拟、数字和射频信号。您还可以升级仪器功能，可根据您调试要求的不断提高升级仪器带宽。
带宽
最高 1 GHz
记录长度
10 M 点
模拟通道
2 或 4
采样率
最大 5 GS/s
MDO3000系列混合域示波器主要性能指标
示波器
分为 2 条模拟通道和 4 条模拟通道两种型号
1 GHz、500 MHz、350 MHz、200 MHz和100 MHz 带宽型号
带宽可以升级（高达1 GHz）
高达5 GS/s 的采样率
所有通道上 10 M点的记录长度
>280,000 wfm/s 的最大波形捕获速率
标配无源电压探头，3.9 pF 电容负载，1 GHz 、500 MHz 或 250 MHz 模拟带宽
频谱分析仪
标配： 9 kHz – 示波器带宽
选配： 9 kHz - 3 GHz
频率范围
超宽捕获带宽，高达 3 GHz
任意函数发生器（选配）
13 种预先定义的波形类型
50 MHz 波形生成功能
128 k 任意波形发生器记录长度
250 MS/s 任意波形发生器采样率
逻辑分析仪（选配）
16 条数字通道
所有通道上 10 M点记录长度
121.2 ps 定时分辨率
协议分析仪（选配）
支持 I2C、SPI、RS-232/422/485/UART、USB 2.0、CAN、LIN、FlexRay、MIL-STD-1553 和音频标准等串行总线
数字电压表（产品注册后免费提供）
4 位 AC RMS、DC 和 AC+DC RMS 电压测量
5 位频率测量
MDO3000系列混合域示波器主要特点
高速波形捕获速率，迅速发现难检异常信号
控件，轻松导航及自动搜索波形数据
33 种自动测量和波形直方图，简化波形分析
TekVPI? 探头接口，直接支持有源探头、差分探头和电流探头，可自动确定标度和单位
9 英寸 (229 毫米) WVGA 宽屏彩色显示器
体积小，重量轻 - 仅厚 5.8 英寸（147 毫米），仅重 9.2 英磅（4.2 公斤）
