产品型号： | CG05风速传感器 |
| 产品品牌： | ECA | |
| 产品价格： | 面议 | |
| 所 在 地： | 北京 海淀区 | |
| 发布日期： | 2018-11-27 | |
 |
||
详细说明
一、特点和用途
ECA-HJ072风速传感器用于轻铝加工，强度高，启动好，互换性好、量程大、线性好、抗雷击能力强、工作可靠。该传感器广泛用于气象、海洋、环境、机场、港口、工农业及交通。
二、主要技术指标
名称
项目 风速传感器
测量范围 0??60m/s
精度 小于5%
最大回转半径 100mm
计算半径 75mm
分辨率 0.1m/s
启动风速 ≤0.5m/s
输出形式 脉冲 0----1020Hz
工作电压 5V--24 V
工作电流 0.5?2.4mA
工作环境 温度-40℃至+50℃ 湿度≤100%RH
重量 ≤0.5kg
三、结构原理

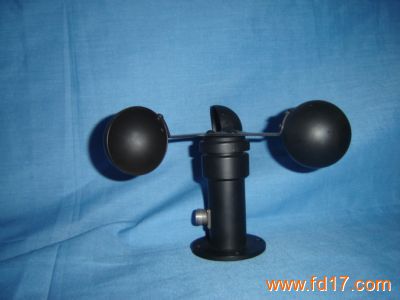

风速传感器的感应元件是三风杯结构，由三风杯和杯架组成。转换器为多个磁缸和霍尔元件。当风杯受水平风力作用而旋转时，通过磁缸与霍尔元件的相对转动，输出脉冲信号。
四、安装使用
1、 风速和应垂直的安装在横臂上。
2、 传感器客体下部直径为Φ40，120°均匀分有三个M5的螺纹为安装部位。
3、 传感器风速不要随便拆卸。
4、 传感器电线插头按下接线：
风速传感器
红色线 +5V
白色线 GND
黄色线 f脉冲
5、 脉冲计算：6个脉冲m/s
