产品型号： | HCJDCS-A |
| 产品品牌： | 华测 | |
| 产品价格： | 面议 | |
| 所 在 地： | 北京 海淀区 | |
| 发布日期： | 2017-05-09 | |
 |
||
详细说明
产品简介

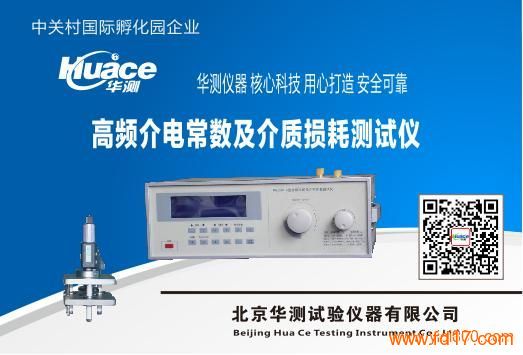

频介损及介电常数测试仪能在较高的测试频率条件下，测量高频电感或谐振回路的Q值，电感器的电感量和分布电容量，电容器的电容量和损耗角正切值，电工材料的高频介质损耗，高频回路有效并联及串联电阻，传输线的特性阻抗等。该仪器广泛地用于科研机关、学校、工厂等单位。主要用于测量玻璃、陶瓷等材料在高频信号下的介损、介电常数。 HCJS-A高频介损及介电常数测
规格
型号 HCJDCS-B HCJDCS-A HCJDCS-C
工作频率范围 50kHz～50MHz
四位数显，压控振荡器 1kHz～70MHz
四位数显，数字合成 50kHz～160MHz
四位数显，数字合成
Q值测量范围 1～1000
三位数显，±1Q分辨率 5～599
四位数显，±0.1Q分辨率 1～1000
四位数显，±0.1Q分辨率
可调电容范围 40～500 pF
ΔC±3pF 40～500 pF
ΔC±3pF 13～230 pF
电容测量误差 ±1%±1pF ±1%±1pF ±1%±0.5pF
Q表残余电感值 约20nH 约20nH 约8nH
工作特性:
1．Q值测量
a．Q值测量范围：2～1023；
b．Q值量程分档：30、100、300、1000、自动换档或手动换档；
c．标称误差
频率范围 25kHz～10MHz
固有误差 ≤5％±满度值的2%
工作误差 ≤7％±满度值的2%
频率范围 10MHz～60MHz
固有误差 ≤6％±满度值的2%
工作误差 ≤8％±满度值的2% 2．电感测量范围：14.5nH～8.14H
电容测量:
直接测量范围 1～460p
主电容调节范围 40～500pF
准确度 150pF以下±1.5pF；
150pF以上±1% 注：大于直接测量范围的电容测量见使用方法。
信号源频率覆盖范围
频率范围 10kHz～60MHz
CH1 10～99.9999kHz
CH2 100～999.999kHz
CH3 1～9.99999MHz
CH4 10～60MHz
频率指示误差 3×10-5±1个字 5．Q合格指示预置功能：预置范围：5～1000
6．正常工作条件
a. 环境温度：0℃～+40℃；
b．相对湿度：<80％；
c．电源：220V±22V，50Hz±2.5Hz。
7．其他
a．消耗功率：约25W；
b．净重：约7kg；
c. 外型尺寸：（宽×高×深）mm：380×132×280。
