产品型号： | WPS-L-A2 |
| 产品品牌： | Pesnct | |
| 产品价格： | 1380元/台 | |
| 所 在 地： | 广东 东莞市 | |
| 发布日期： | 2019-03-06 | |
 |
||
详细说明
品牌：Pesnct
型号：WPS-L-A2
用途类型：拉绳位移传感器
工作原理：电感式
输出信号：模拟型
材质：金属膜
位移特征：拉线位移
测量范围：位移
标称阻值：5-10Ω
重复精度：0.002～0.001%
允许误差：0.001%
线性精度：0.25%
灵敏度：1
线性度：0.25
迟滞：位移
重复性：0.002%FS～0.001%FS
漂移：1
加工定制：是
量程：8000mm-15000mm

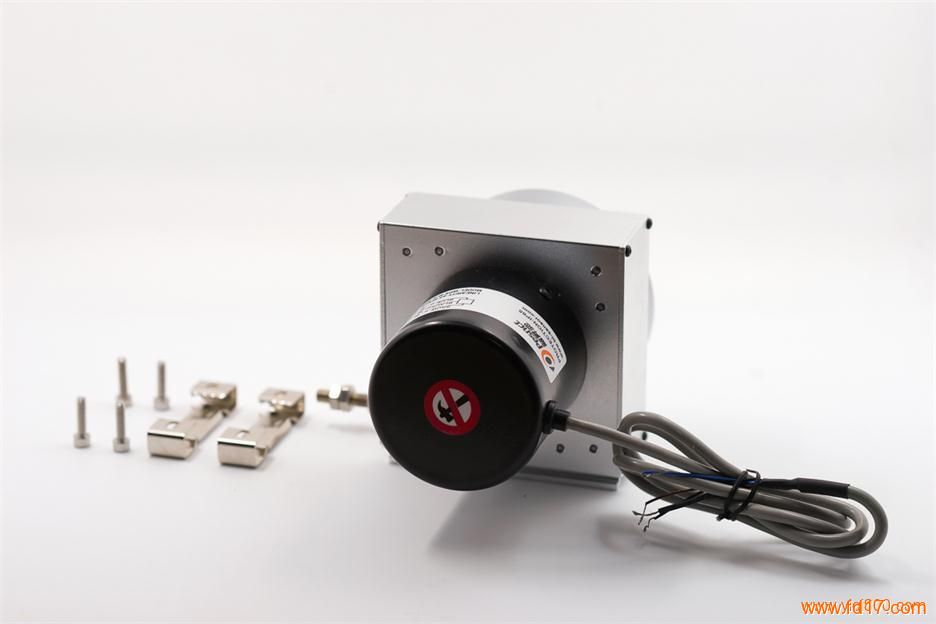

WPS-L-A2大型拉绳位移传感器
WPS-L大型拉绳位移传感器:
拉绳位移传感器是直线位移传感器在结构上的精巧集成，充分结合了角度位移传感器，直线位移传感器以及齿轮、条传动的各种优点，是一款结构紧凑、多用途、安装简便且安装空间尺寸小，无须补偿间隙，具有高精度测量、高重复性测量和高定位精度、长行程和寿命的传感器。可以用于精确测量和定位控制。配合显示仪表，也可以作为测量仪器进行人工测量。该系列产品具有很大的选择空间，有S、M、L、XL等四种型号，行程从10MM至100000MM不等，具有模拟直流电流4-20毫安，模拟直流电压0-5伏或0-10伏和脉冲A、B、Z相数字输出可满足大行程、高精度、各种信号需求。
根据实际使用情况，所有模拟信号输出可以通过切换开关改变信号的逻辑方向。
SOP拉绳位移传感器的核心部件电位器采用的是日本思博的产品，具有稳定性强，高精度，寿命长（寿命可达500万次）等特点。钢丝绳采用的是日本社钢集团株式会社的产品，世界上最顶尖的钢丝绳，钢丝绳直径0.68MM，绳内拥有133根钢丝。
拉绳位移传感器用于仓储位置定位，水库大坝保护，闸门开度控制，压力机械，造纸机械，纺织机械，金属板材机械，包装机械，印刷机械，水平控制仪，建筑机械，工业机器人，射出机，木工机械，电梯，空气压缩机/油压机，高度机，X-Y轴及其他长度位移，液位等相关尺寸量测和位置控制。
尺寸图：
技术参数：
规格型号：WPS-L
有效行程：8000mm-15000mm
输出信号：（电压、电流、电阻型）11500mm，脉冲型：20000mm；
线性精度：（通用型）0.25%FS；（精密型）0.05%~0.08%FS；
重复精度：0.002%FS～0.001%FS；
输出方式：电流型（4～20mA；或20～4mA）；电压型（0～10Vdc；或10～0Vdc）
电阻型（0～5kΩ；或0～10 kΩ）；脉冲型（一般3600～5000），485信号，modbus通讯协议。
环境温度：-20-80
固定螺丝：M4mm
安装方式：螺丝
有效寿命：500万次往复行程
保护等级：IP67
供电电压：24VDC(脉冲型供电电压：5~24VDC)
产品本体安装：
安装左右孔距离：61±0.5mm
安装前后孔距离：100mm
安装螺丝：M4
牵引螺丝安装：M6
