产品型号： | ZHS1510 |
| 产品品牌： | 智天铭仕 | |
| 产品价格： | 面议 | |
| 所 在 地： | 北京 昌平区 | |
| 发布日期： | 2015-08-10 | |
 |
||
详细说明
本安型防爆照相机ZHS1510
联系人段女士15010057725
产品介绍
一、概述
1.1 产品特点
ZHS1510 本安型数码摄（照）相机，可用于煤矿或其它具有煤尘、瓦斯爆炸危险性的环境中进行影像拍摄，具有清晰度高、图片存储容量大、使用时间长、携带方便等特点。可为煤矿灾害事故勘查取证，井下摄录生产安全情况、机电设备运行状态、顶底板支护情况和地质特征等，提供高分辨率的数码摄像或图片。
1.2 主要用途及适用范围
ZHS1510本安型数码摄（照）相机主要用于煤矿灾害事故勘查取证和日常地质编录，也可用于井下和地面影像拍摄。
1.3 型号的组成及其代表意义
Z H S 1510主参数（大于1510 万像素）本安型数码摄（照）相机
1.4 使用环境条件
a) 工作温度：0℃～40℃;
b) 相对湿度：≤95%
c) 大气压力：80KPa～110Pa;
d) 地面和煤矿井下;
e) 在无显著震动的地方；
f) 在无破坏金属绝缘的气体环境；
g) 在无滴水的地方。
1.5 防爆型式及防爆标志
a)防爆形式：矿用本质安全型；
b)防爆标志：Exib I。

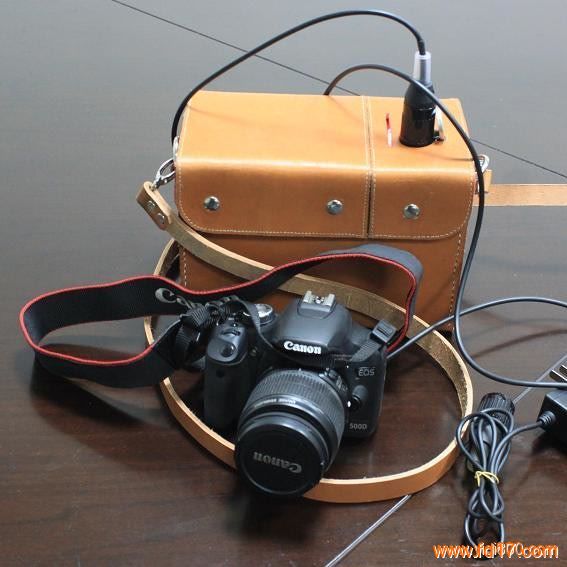

1.6 ZHS1510本安型数码摄（照）相机与矿用本安电源之间采用中继连接线相连，长度≤1.5m
二、工作原理与结构特征
1、工作原理
ZHS1510本安型数码摄（照）相机利用电子传感器把光学影像转换成电子数据存放在数码存储卡中。ZHS1510本安型数码摄（照）相机具有大于1510万像素的高画质的CMOS图像感应器，最高可输出4752×3168 分辨率大小的照片。连拍速度约3.4张／秒。最大感光度达到ISO 3200，采用快速高精度的9 点宽区自动对焦系统，配备35 区测光感应器，并且实时取景可实现面部优先等实用功能。支持短片拍摄，可以记录1920×1080 像素（20 帧/秒）的全高清画质短片，当不希望文件过大时，可以使用标清画质进行拍摄。为了更好的适应井下环境，ZHS1510本安型数码摄（照）相机可与高照度冷光源防爆灯配套使用，图片拍摄效果更佳。
三、技术特性
1、主要性能
a) ZHS1510 本安型数码照相机为高性能数码单镜头反光照相机，实际有效像素达1510万,，可以用约3.4 张／秒的速度进行连续拍摄。
b) ZHS1510 本安型数码照相机使用大容量（8GB）SD存储卡，可储存大约1200 张图片。
c) ZHS1510 本安型数码照相机支持短片拍摄。可以记录1920×1080像素（20 帧/秒）的全高清画质短片。
d) ZHS1510 本安型数码照相机是单镜头反光相机，标准配备EF-S18-55/3.5-5.6IS镜头，焦距范围18-55mm，可方便扩展各种拍摄情景。
2、主要参数
⑴主要技术指标
a) 工作电压：7.8V～8.8V DC。
b) 工作电流：0.4A～1.2A。
c) 最小对焦距离：28cm。
d) 有效像素：≥1510万。
e) 存储卡容量：8GB。
⑵主要功能
a) 显示：具有3.0 英寸彩色液晶屏。
b) 对焦：具有自动对焦功能。
c) 拍摄：具有单拍、自拍、连拍功能。
d) 具备短片长片拍摄。
e) 数据回放及传输：ZHS1510 本安型数码照相机拍摄的图像可在地面上传输到计算机中进行保存和编辑。
四、外形尺寸与重量
1、外形尺寸：128.8㎜×97.5㎜×61.9 ㎜
2、重量：≤480g。
五、使用、操作
1、一般工作流程
2、使用前的准备和检查
a) 准备器材
检查下井设备和配件，是否完好齐全。连接好本安电源，通电检查本安电源电量。
b) 熟悉ZHS1510 本安型数码照相机操作
下井前应详细阅读ZHS1510 本安型数码照相机《使用说明书》，熟悉ZHS1510 本安型数码照相机操作。
注意：井下拍摄时严禁使用照相机内部闪光灯！下井前请确认数码相机设置在“禁止
使用闪光灯”模式。
c) 了解工作环境和目的
查看要拍摄的地段有关资料，掌握拍摄区巷道、支护、通风、地质等情况。确定工作范围和拍摄重点。
3、井下拍摄
井下拍摄时一般需2～3 人，一人负责操作ZHS1510 本安型数码照相机，一人定位、放置标尺等参照物，其余配合做好照明工作。
拍摄时，调整好防爆矿灯的位置，使被摄物体上的光亮度尽可能均匀。不要把所有照明灯汇聚到同一点上，这将造成眩光。在光亮度不强的情况下，建议配备高照度冷光源防爆灯拍摄。
4、地面图片处理
⑴ USB 驱动
根据计算机的操作系统选择是否安装USB 驱动程序。
⑵ 连接 USB电缆线
通过UC-E6USB 电缆业务将ZHS1510 本安型数码照相机直接连接至计算机。
⑶ 传送图片
连接好 ZHS1510 本安型数码照相机并将其开启后，便可实现图片传送、查看、编辑和保存。
注意：
井下严禁USB 传输口进行数据传输！
井下严禁打开储存卡插槽更换储存卡！
井下插拔本安电源先关闭电源开关！
5、使用注意事项
⑴ ZHS1510 本安型数码照相机由国家法定防爆检验站检验试验，符合防爆要求。
⑵ 在下井使用前必须检查ZHS1510 本安型数码照相机是否完好正常，若发现磨损破裂应及时维修。
⑶ZHS1510 本安型数码照相机为井下关键精密设备，井下携带时装在专用皮箱内，避免受严重撞击和振动，妥善使用管理。
