产品型号： | ZHS1790 |
| 产品品牌： | 智天铭仕 | |
| 产品价格： | 面议 | |
| 所 在 地： | 北京 昌平区 | |
| 发布日期： | 2015-08-10 | |
 |
||
详细说明

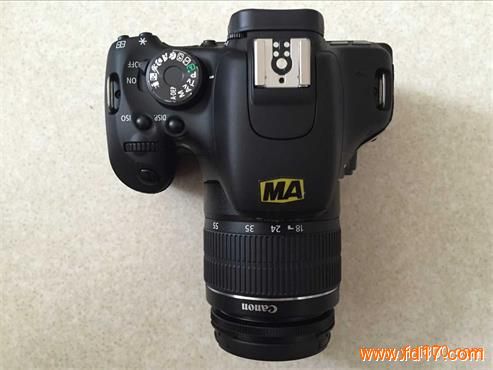

ZHS1790单反防爆数码相机
1.概述
1.1产品特点
ZHS1790本安型数码照相机，可进行煤矿灾害事故勘查取证、井下摄录生产安全情况、机电设备运行状态、顶底板支护情况和地质特征等，提供高分辨率的数码图片。
1.2主要用途及适用范围
ZHS1790本安型数码照相机主要用于煤矿灾害事故勘查取证和日常地质编录，也可用于井下和地面影像拍摄。
1.3型号的组成及其代表意义(ZHS1790)
Z→相机;H→本安型;S→数码;1790→主参数1790万像素
1.4使用环境条件
1.4.1工作温度:O℃～40℃;
1.4.2湿度:≤95%;
1.4.3大气压力:80kPa～110kPa;
1.4.4含有瓦斯或煤尘危险的煤矿井下;
1.4.5在无显著振动的地方;
1.4.6在无破坏金属绝缘的气体环境;
1.4.7在无滴水的地方。
1.5安全特征
1.5.1防爆类型:矿用本质安全型;
1.5.2防爆标志:Exib I
1.6配接设备见附录A
1.7 ZHS1790本安型数码照相机与配接设备之间采用线缆连接，连线长度≤1.5m。
2.工作原理与结构特征
2.1工作原理
ZHS1790本安型数码照相机井下拍摄是利用电子传感器把光学影像转换成电子数据存放在数码存储卡中。ZHS1790本安型数码照相机的图像感应器是高灵敏度、高分辨率、大型单片式CMOS。为了更好的适应井下环境ZHS1790本安型数码照相机可与我单位生产的DHX3.6 LS(A)矿用本安型LED照明灯配套使用，图片拍摄效果更佳。
2.2结构特征
ZH51790本安型数码照相机为便携式仪器,并通过本产品附送的
USB线在计算机上查看图片和编辑、保存。
3.技术特征
3.1主要性能
ZHS1790本安型数码照相机为高性能数码照相机，操作方便、图像清晰。
ZHS1790本安型数码照相机可以将图形数据传输到计算机以进行存储和编辑。
ZHS1790本安型数码照相机是单镜头反光相机，方便扩展各种拍摄情景。
3.2主要参数
3.2.1主要技术指标
(1)最小对焦范围：30cm。
(2)有效像素：不小于1790万。
(3)存储卡容量：4GB。
3.2.2主要功能
(1)显示：具有3.0英寸彩色液晶屏。
(2)对焦：具有自动对焦功能。
(3)拍摄：具有单拍、自拍、连拍功能。
(4)数据回放及传输：ZHS1790本安型数码照相机拍摄的图像可在
地面上传输到计算机中进行保存和编辑。
4.尺寸、重量
4.1外形尺寸：144.5 mm ×105.8 mm×78.6 mm。
4.2重量：≤700g。
5.使用、操作
5.1一般工作流程：
下井前的准备→井下摄录→地面计算机多媒体处理→文档保存、图片打印→结果
5.2使用前的准备和检查
5.2.1准备器材
检查下井设备和配件是否完好齐全。
5.2.2熟悉ZHS1790本安型数码照相机操作
下井前应详细阅读ZHS1790本安型数码照相机《产品使用说明书》,熟悉ZHS1790本安型数码照相机操作。
5.2.3了解工作环境和目标
查看要拍摄的区段有关资料，掌握拍摄区巷道、支护、通风、地质等情况。确定工作范围和拍摄重点。
5.3井下拍摄
井下拍摄时一般需2-3人，一人负责操作ZHS1790本安型数码照相机，一人定位、放置标尺等参照物，其余配合做好照明工作。
井下拍摄时将ZHS1790本安型数码照相机通过电源连接线与DXH-3.3/8.4(A)矿用本安型电源相连(确保电源在关闭状态)，然后打开电源，调整好矿灯的位置，使被摄物体上的光亮度尽可能均匀(或采用选购的DHX3.6LS(A)矿用本安型LED照明灯作为辅助光源,以取得更佳摄像效果)。不要把所有照明灯汇聚到同一点上，这将造成眩光。
5.4地面图片处理
5.4.1 USB驱动
根据计算机的操作系统选择是否安装USB驱动程序。
5.4.2连接USB电缆线
通过USB电缆线将ZHS1790本安型数码照相机直接连接至计算机。
5.4.3传送图片
连接好ZHS1790本安型数码照相机并将其开启后便可实现图片传
送、查看、编辑和保存。
5.5使用注意事项
5.5.1 ZHS1790本安型数码照相机由国家法定防爆检验站检验试
验,符合防爆的要求。设备外壳明显处应有Exb I标志“MA”安
全标志和铭牌。
5.5.2在下井使用前必须检查ZHS1790本安型数码照相机是否完好正常，若发现磨损破裂应及时维修。
5.5.3 ZHS1790本安型数码照相机为井下关键精密设备,下井携带时应安装防护罩并装在专用皮箱内,避免受严重撞击和振动,妥善使用管理。
