产品型号： | JHRIMS |
| 产品品牌： | 保定佳汇 | |
| 产品价格： | 面议 | |
| 所 在 地： | 河北 保定市 | |
| 发布日期： | 2016-05-24 | |
 |
||
详细说明

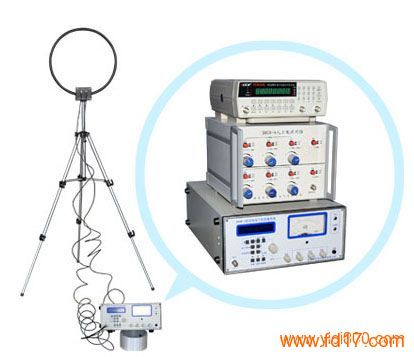

JHRIMS型无线电干扰测量系统(EMI干扰场强测试接收机)主要设计用于测量频率范围为150KHz～30MHz的干扰场强或正弦信号场强，还可用来测量上述频段范围内信号源在50Ω负载上的终端电压。
功能介绍
本仪器也能作其它无线电测量，如对上述频段范围内的谐波分析、漏场等。
本仪器的检波电路有两种可变换的时间常数，即准峰值与平均值。表头指示有＋5dB～－6dB的刻度、仪器面板上备有电平记录仪插座，用以连接电平记录仪，对被测信号做连续记录。
本仪器还备有中频输出插座，其频率为465KHz，幅度为90dB(50Ω)。
本仪器还备有外接直流电源输入插座，可进行野外测试。
本仪器的输入阻抗额定值为50Ω，它所测得的电压是外电路在50Ω负载上的终端电压。
本仪器的频率、衰减器数值均由LCD液晶显示器显示。采用锁相环路频率合成。由微处理器对内部电路控制，使操作大为简便。
技术指标
3.1 频率
测量范围： 150KHz～30MHz
显示： LCD五位数字，最低1KHz
调谐步级： 10MHz、1MHz、100KHz、10KHz、1KHz
细调范围：约±1KHz
频率准确度：固有误差<±1KHz，工作误差<±2KHz
3.2 电压
测量范围： 0～120dB (S／N＝6dB. 0dB＝1 μV)
误差： (30dB) 固有误差≤±2dB
工作误差≤±3dB
3.3 衰减器
输入衰减器： 0～100dB 10dB步级
中频衰减器： 0～20dB 5dB步级
误差： ≤1dB
3.4 表头指示
刻度：＋5dB～－6dB
误差：＜±1dB (0～＋5dB范围)
3.5 场强
测量范围： (环状天线) 20～145dB
(S／N＝6dB 0dB＝1μV／m)
误差： (80dB) 固有误差≤±3dB
工作误差≤5dB
3.6 选择性
整机通带(－6dB)： 9KHz±1KHz
中频抑制： ≥ 50dB
镜频抑制： ≥ 70dB
3.7 过载系数
检波前： ≥30dB
检波后： ≥12dB
3.8 检波器时间常数
平均值：充放电时间常数小于100μS
准峰值：充电时间常数1ms±0.5ms
放电时间常数160ms±80ms
3.9 表头机械时间常数： 160ms±80ms
3.10 脉冲特性
绝对特性：对于频谱密度为0.316μVS重复频率为100Hz的脉冲信号与66dB有效值的正弦信号的 读数误差不得超过 ±1.5dB。
相对特性：重复频率(Hz) 相对输出(dB)
孤立脉冲－23.5 (参考)
1 －22.5±2dB (参考)
2 －20.5±2dB (参考)
10 －10.0±1.5dB
20 －6.5±1.0dB
100 0 (参考点)
1000 ＋4.5±1.0dB
3.11 杂散干扰抑制
对于下列频率的杂散干扰抑制不小于40dB
1/m(nfL±fi)和1/k(fο)
式中： n、 m 和 k 为整数；
fL─本机振荡器频率；
fi─中频；
fο─调谐频率。
3.12 背景噪声所引起的误差不超过1dB。
3.13 屏蔽效果：≥100dB
3.14 中频输出：＞90dB (仪器处于标准工作状态)
3.15 额定输入阻抗：50Ω
3.16 电源：交流220V、50Hz
消耗功率不大于12VA
3.17 仪器外形尺寸：宽300×高130×深400mm
3.18 重量： 11.6Kg
售后服务
仪器若出现质量问题，自购买之日起一年内免费维修，终身提供保修和技术服务
