产品型号： | BDKJ-TC |
| 产品品牌： | 保定北电 | |
| 产品价格： | 15500元/台 | |
| 所 在 地： | 河北 保定市 | |
| 发布日期： | 2018-11-30 | |
 |
||
详细说明

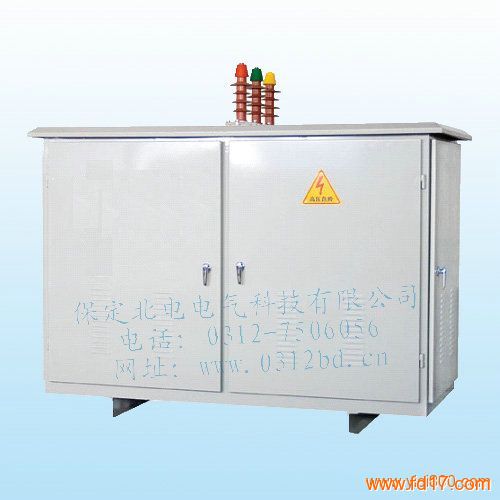

BDKJ-TC智能无功补偿装置的无线数据通讯采用最新的GPRS移动通讯技术与GSM移动通讯网络作为传输介质，利用GPRS的资源利用率高、传输速率高、接入时间短等特点来作为装置与调度主站之间的数据传输通道。
系统的特点：
★ 技术先进：通信采用GPRS无线通信技术，无距离限制，系统组网方便，国内先进。
★ 可靠性高：采用SOC(SystemOnChip-系统在片方式)处理器，总线不出芯片；独特的软件看门狗与硬件看门狗监视技术，最大限度的保证系统安全可靠。
★ 性能稳定：二次电压/电流采样回路经互感器隔离输入，与一次回路无电联系；遥信输入回路采用光电隔离技术，输入回路有防浪涌高压电路；遥控输出回路采用光电隔离与继电器两级隔离；通讯接口均加有光电隔离。
★ 性价比高：系统集测量、控制、保护、通讯等功能于一体，装置通过GSM网可以远程操作、维护，GPRS无线通信费用低，信道免维护；通过RF射频通讯可以就近操作、维护。
★ 人机界面新颖：采用汉字液晶显示器及键盘，采用多级密码保护，操作简单，维护方便。
★ 优良的无功补偿算法：采用预判断功能的扩展九区图算法，避免在补偿过程中并联电容器出现反复投切现象。
技术参数：
1.环境条件
环境温度：－40℃～70℃。
环境湿度：40℃时，20％～90％。
大气压力：79.5Kpa ～ 106.0Kpa（海拔高度不高于2000m）。
振动：5～55HZ，振幅 0.20mm。
2.化学条件
安装场所无有害气体和蒸气，无导电性或爆炸性尘埃及严重霉菌。
工作电源：交流 220V±20％，50HZ±1.5HZ，总畸变不大于10％。
3.工作条件
电压模拟量：220V，波形为正弦波，总畸变不大于10％；
电流模拟量：5A（电流互感器二次侧电流小于0.5A定货时应告知）；
频 率：50HZ，允许偏差±2Hz。
阻抗：电压回路大于20KΩ，电流回路小于0.1Ω。
功耗：小于等于5W。
控制输出：继电器触点：AC220V、10A长期接通。
4.安全性能
绝缘电阻：正常条件下不小于10MΩ，湿度条件下（温度45℃相对湿度 90％）不低于1MΩ。
绝缘强度：AC2500V／50HZ，1Min。
5.电磁兼容性能
静电放电抗扰度试验：执行标准GB/T 13926.2 －98，严酷等级3。
射频电磁场辐射抗扰度试验：执行标准GB/T 13926.3 －98，严酷等级3。
电快速瞬变脉冲群抗扰度试验：执行标准GB/T 13926.4 －98，严酷等级4。
浪涌（冲击）抗扰度试验：执行标准GB/T 13926.5 －98，严酷等级3。
1MHZ脉冲群干扰试验：执行标准GB/T 6162 －85。
6.测量精度
电压、电流：±0.3％；
有功功率、无功功率：±0.5％；
功率因数：±0.5％；
频率：±0.02Hz。
