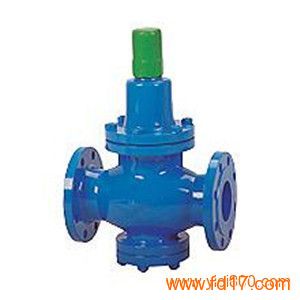

Y42XSD薄膜式减压阀

	产品型号：	Y42XSD薄膜式减压阀
	产品品牌：	北辰
	产品价格：	30元/个
	所 在 地：	河北 衡水市
	发布日期：	2016-01-22

详细说明

薄膜式减压阀结构及用途

Y42XSD型弹簧薄膜式减压阀系列产品通过引入新的技术、制造工艺及结构的改进，达到了国际同类产品先进水平。该阀门主要由阀体、阀盖、压缩弹簧、阀杆、活塞、缸套、阀座及密封垫等零件组成。它的主要特点：是用阀后压力直接传递并作用于活塞下方与活塞上方压力保持最佳平衡状态。动作灵敏、快捷、性能可靠、使用寿命长。弹簧薄膜式减压阀适用于工作温度0℃～90℃的水、空气和非腐蚀性液体管路上及高层建筑的冷热水和消防供水系统中，可取代常规分区水管，简化和节省系统的设备，降低工作造价。更换材质温度可达到250℃。
薄膜式减压阀主要技术参数

公称压力 进口压力 试验压力 出口压力P2(MPa) 动静压差 （MPa） 出口压力 偏差值
PN(MPa) P1(MPa) PS(MPa) DN≤50 DN≥65
1.0 ≤1.0 1.5 0.1∽0.8 0.1∽0.8 0.06 ±5%
1.6 ≤1.6 2.4 0.1∽1.0 0.2∽1.2 0.10 ±10%
2.5 ≤2.5 3.75 0.15∽1.6 0.25∽1.6 0.15
4.0 ≤4.0 6.0 0.2∽2.5 0.3∽2.5 0.25 ±15%
6.4 ≤6.4 9.6 0.3∽4.0 0.4∽4.0 0.40 ±20%
10.0 ≤10.0 15.0 0.45∽6.0 0.6∽6.2 0.65 ±30%f
薄膜式减压阀主要零件材料

零 件 名 称 材 料
阀体、阀盖、下盖 灰铸铁、碳钢
活塞、缸套、阀杆 不锈钢
压缩弹簧 硅锰钢
密封垫 丁腈橡胶
薄膜式减压阀主要外形尺寸

公称通径
DN(mm)            L(mm)             H(mm)     H1(mm)
         PN10、16、25 PN40、64、100 PN10∽64、100 PN10∽64、100
20      160      180      170      75
25      180      200      185      80
32      200      220      195      85
40      220      240      230      100
50      250      270      270      115
65      280      300      310      135
80      310      330      358      145
100      350      380      400      165
125      400      450      430      190
150      450      500      470      210
200      550      550      530      245
250      600      650      616      274
300      750      800      702      314
350      800      850      790      355
400      900      900      883      395
500      1075      1075      995      430
600      1295      1295      1150      515
