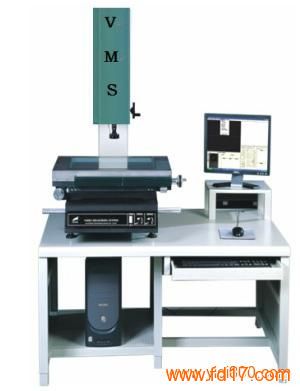

产品型号： | TF-2515 |
| 产品品牌： | TMG | |
| 产品价格： | 17100元/台 | |
| 所 在 地： | 天津 津南区 | |
| 发布日期： | 2019-01-16 | |
 |
||
详细说明
%%%手动影像测量仪专用测量软件
说明：随着软件的不断升级与更新，以下所述功能可能与实际版本略有不同，更多的功能请参照软件本身或咨询我公司专业技术人员。
1.1元素测量
能直接测量11种元素（点、直线、圆、圆弧、椭圆、矩形、槽形、环形、距离、角度、高度）。具有以下特点：
a)所测元素类型较多。除六种基本几何元素外，还有组合几何元素（槽形）和关联几何元素（距离与角度），以及高度，曲线等。
b)对用户最感兴趣的距离与角度元素，既可作测量元素对待（可通过一次测量直接获得所需结果），又可作构造元素对待（构造方法灵活多样，构造功能极其强大），从而增加了求距离和角度的灵活性与方便性。
c)测量方法多样（自动寻边、对比测量、局部放大采点、十字线寻边测量、鼠标采点测量），可以满足用户不同需求，大大提高使用的方便性,当某种特别的工件用自动寻边无法完成时,可通过对比测量和局部放大采点测量方式解决.
1.2元素构造
强大的元素构造功能。QMS3D-M元素构造提供12种构造法（【提取】、【平移】、【组合】、【平行】、【垂直】、【镜像】、【对称】、【旋转】、【相交】、【相切】、【平均】）构造10多种几何元素。QMS3D-M元素构造使得用户可以轻松应付一些难以测量的元素，从而提高工作效率。
QMS3D-M构造元素以元素类型为导向。有多种构造结果时，提供各种构造结果以供用户选择。
1.3测量结果
测量结果信息非常丰富﹐用户可选择自己感兴趣的进行显示﹐或做报表.测量结果可保存DXF檔,将其在AutoCAD中与工程图进行比对。
1.4坐标系统
能建立机械坐标系和工件坐标系(基准工件坐标系、临时工件坐标系、多重共建坐标系)，实现各坐标系的坐标变换；能方便地实现直角坐标系与极坐标系之间的相互转换，能实现各工件坐标系的存储和调用。
1.5用户程序
不受限制的用户程序记录、编辑、插入﹐删除,保存、呼出功能。高效的建立用户程序能力﹐可进行平移、旋转等复制动作﹐从而对像素排列有规律的工件进行高效测量，大幅度提高录制用户程序的时间。
QMS3D-M使用教导程序模式记录用户程序。用户在测量工件时，自动记录工件测量的过程,记录的用户程序能被保存到计算机以便能再次打开重新运行。
建立第一个工件坐标系(基准工件坐标系)的元素颜色与其它不同﹐方便用户查找。
用户程序断点设置功能﹐用户可以指定当测量到某个像素时﹐系统自动停下来﹐由用户自已决定用何种方法来测量的该像素,这对加工过程中误差较大的像素的测量带来的很大的方便。
在运行用户程序过程中﹐如果测量不到像素﹐机器自动停止﹐用户可跳过该步﹐或者继续测量。
1.6辅助对焦
软件集成了辅助对焦功能，保证机器能准确地找到焦点位置，极大地避免了传统手工对焦方式带来的测量误差，大大提高了测量精度的重复性.
1.7图形功能
有完善的基本几何元素的图形处理和显示功能（缩放、平移、窗口显示、局部放大、全屏显示功能），使测量结果变得更加形象、直观，便于用户操作。
1.8标注功能
能直接在绘图区及影像区的元素图形上标注角度、距离、X方向距离、Y方向距离、圆（弧）半径、圆（弧）直径、弧长，使用户一目了然。
1.9系统误差修正
软件带有系统误差修正功能。目前可对坐标定位系统误差和垂直度系统误差进行补偿及镜头中心误差补偿。对坐标定位系统误差的补偿，有线性补偿和区段补偿两种方法可供选用。
2.0公差
完善的尺寸公差计算能力。
符合国标的形位公差计算能力，以图表描述直线的真直度、及圆、弧的真圆度。
位置公差计算包含位置度、平行度、垂直度、倾斜度及同心度。
超差能自动报警，并以红色警示。
2.1.语言转换：
现已准备好的“中文简体”、“中文繁体”与“英文”三种屏幕对话语言已能满足绝大多数用户的需求。系统默认的语言与计算器操作系统相一致。用户可通过“参数设置”实现中英文切换。
2.2.报表功能
测量数据可以导出到Excel、Word、Dxf、自定义报表。还可以导出为txt格式以方便高级用户做二次开发。
