产品型号： | TF-2515 |
| 产品品牌： | TMG | |
| 产品价格： | 17100元/台 | |
| 所 在 地： | 天津 津南区 | |
| 发布日期： | 2019-01-16 | |
 |
||
详细说明

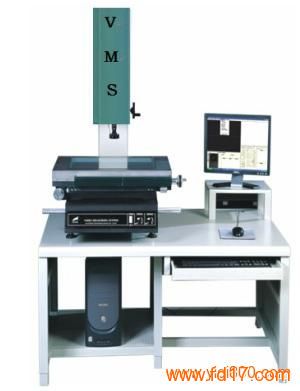

%%%TF-2515影像测量仪（三轴光栅尺）
■产品用途
该仪器适用于以二坐标测量为目的的一切应用领域,在机械、电子、仪表、塑胶等行业被广泛使用。
■产品特点
仪器具体多种数剧处理、显示、输入、、输出功能，特别是工件摆正功能非常实用；仪器备有RS-232接口，与电脑连接后，采用专门测量软件M2D可对测绘图形进行处理及输出。用户可根据各自的需要选配打印机和不同的测量与瞄准系统。
■技术规格
1.工作台
金属尺寸：450×280 mm
玻璃台尺寸：306×196 mm
运动行程：250×150 mm
2.仪器重量：120kg
3.外型尺寸（长*宽*高）：760x600x900mm
4.Z轴升降行程：150mm; 工作距离：108mm
X、Y、Z数显解析度：0.5μm; X、Y坐标示值误差：≤(3+L/75)μm(L为被测长度单位:mm)
5.影像系统
摄象机： 彩色1/3“CCD摄象机
视频总倍率： 33X~195X
物方视场： 8.1~1.3mm
双焦物镜倍率：0.7~4.5X
表面光源与透射光源均用LED，亮度可调
6.电源:180V（AC）~260V（AC）50Hz, 功率: 50W
