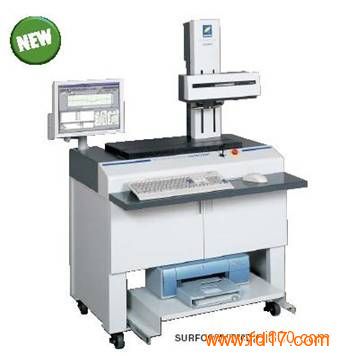

产品型号： | S1500DX |
| 产品品牌： | 日本东精精密 | |
| 产品价格： | 面议 | |
| 所 在 地： | 山东 青岛市 | |
| 发布日期： | 2020-10-15 | |
 |
||
详细说明
采用了线性马达驱动部，实现高速度，低振动的粗糙度测量
采用线性驱动马达(专利申请中)
采用具有高速、低震动、非接触特性之线性驱动马达，大幅提升量测速度及稳定性。
大幅提升量测效率的高速量测
高速量测时粗度测量Max 3mm/s、形状测量Max 20mm/s；移动速度达60mm/s，大幅提升量测效率5~10倍。
搭载新开发高性能小型检出器
量测范围达1000μm，量测倍率提高至500K倍。
All in one 省空间设计
All in one 设计，可省下25%设置空间。
优越的升级•扩充机能
未来可视需求直接现地升级至三次元粗度机或扩充为 粗度/ 轮廓两用机。
项目 / 型式 SURFCOM 1500DX/SD
量测范围 Z轴（纵方向） 1000μm / 0.01μm~6.4μm / 0.0001μm
X轴（横方向） 100mm / 0.04μm或32,000取样点
真直度精度 (0.05+1.0L/1000)μm L=量测长度(mm)
分析项目 对应规格 JIS-2001,JIS-1994,JIS-1982,ISO-1997,ISO-1984,
DIN-1990,ASME-1995,CNOMO
参数 Ra,Rq,Ry,Rp,Rv,Rc,Rz,Rmax,Rt,Rz.J,R3z,Sm,S,RΔa,RΔq,Rλa,Rλq,
TILT A,Ir,Pc,Rsk,Rku,Rk,Rpk,Rvk,Mr1,Mr2,VO,K,tp,Rmr,tp2,Rmr2,
Rδc,AVH,Hmax,Hmin,AREA,NCRX,R,Rx,AR,NR,CPM,SR,SAR
评价曲线 断面曲线,粗度曲线,滤波波纹曲线,滤波中心线波纹曲线,滚动圆波纹曲线,滚动圆中心线波纹曲线,DIN4776特殊曲线,粗度Motif曲线,波纹Motif曲线,包络波纹曲线
特性曲线 负荷曲线,振幅分布曲线,力谱图
显示纵倍率 50～500K倍﹑任意﹑自动
显示横倍率 0.1～20K倍﹑任意﹑自动
驱动速度 上下速度(Z轴) 3~10mm/s
测量速度(X轴) 0.03～3mm/s（粗度）、0.03~20mm/s（形状）
移动速度(X轴) 0.03~6mm/s
测针 尖端半径2μmR钻石材质测针、测定力0.75mN
其它 电源 AC100～240V±10％﹑50/60Hz
消耗电力 300VA
尺寸 1250(W)×850(D)×1500(H)mm
重量 约125kg
