产品型号： | AC-1510 |
| 产品品牌： | 上海澳程 | |
| 产品价格： | 19800元/台 | |
| 所 在 地： | 上海 松江区 | |
| 发布日期： | 2012-10-11 | |
 |
||
详细说明

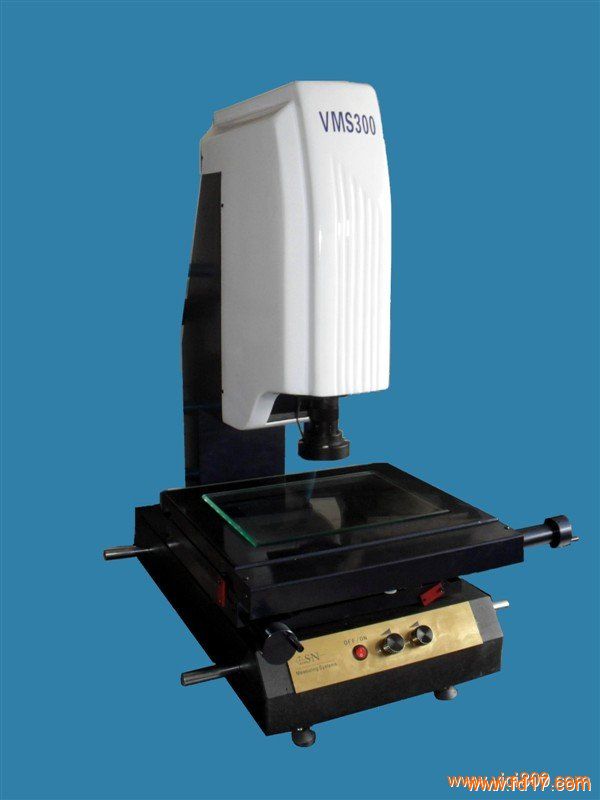

仪器用途:影像测量仪适用于以二座标为目的的一切应用领域,机械、电子、仪表、塑胶等行业广泛使用。
仪器特点：变焦物镜与十字线发生器作为测量瞄准系统；
影像测量仪具有多种数据处理、显示、输入、输出功能，特别是工件摆正功能非常实用；高分辨率9段定倍物镜，改变倍率不需重新选取比例尺
一、标准功能：
1、可将产品拍成产品照片并以jpeg的格式保存于电脑中形成产品图库
2、并将保存于电脑中的照片打开并于实时的影像同一画面中进行对比
3、图形可输入到AutoCAD成为工程图
4、AutoCAD标准工程图可输入实时影像中，令AutoCAD工程图与实际工件外形重叠进行对比，从而找出工件和工程图的区别
5、可输入先前拍照储存的jpeg图片到实时影像中与实际工件进行重叠对比
6、可以在鸟瞰的全图中进行标注尺寸
7、自定义圆：可按客户需要自定标准的圆，再以标准的圆和影像中的工件做重叠对比，从而找到工件与标准圆形之间的误差
8、自定义线段：可自行定义线段的起点坐标、长度、旋转的角度，再与影像中的工件作重叠对比，从而找到工件与标准图形之间的误差
9、自设客户坐标：在实时影像中的实际工件上自行设定坐标原点（0，0），在画面上任意点标示该点的Ｘ、Ｙ坐标位置
10、坐标标注：以自设的坐标原点(0,0)为基准，标注画面上任意一点的坐标位置
11、专利取Ｒ角功能：为目前市面上准确的平面取Ｒ角方式
12、测量：可测量平面上的任何几何尺寸（角度、直径、半径、点到线的距离、两圆的偏心、两点间距等）
13、绘图：可将实时影像中的实际工件外形进行描绘，形成完整的工程图，绘图方式和AutoCAD相似
14、标注：可以在实时影像中的工件上标注尺寸。（长度、角度、直径、半径、点到线的距离、两圆的偏心、两点间距等
二，详细参数
1 型号 1510手动 2010手动 3020手动 4030手动
2 主机体尺寸 600*500*850mm 600*500*850mm 850*600*900mm 970*670*940mm
3 金属台尺寸 345*250mm 345*250mm 450*350mm 650*350mm
4 玻璃台尺寸 220*150mm 220*150mm 340*240mm 480*370mm
5 实际工作行程 150*100*120mm 200*100*130mm 300*200*150mm 400*300*150mm
6 主机体重量 100KG 110KG 200KG 250KG
7 机台底坐 00级花岗石
8 线性精度 （3+L/75）µm L为被测物体的长度 单位为mm
9 表面照明 LED环形超亮冷光源（亮度可调）
10 轮廓照明 LED超亮圆形灯（亮度可调）
11 计算测量功能 REICA 2.5D精密测量系统软件
12 解析力 0.001mm
13 重复精度 0.002mm
14 CCD SONY芯片1/3彩色CCD
15 目镜 0．5X（可选配1X,2x）
16 物镜 0．7X～4.5X 放大倍数20X～120X
17 电源供应器 AC90～264V 50/60Hz
18 载重 30KG
19 操作方式 手摇（微调及快速移动）
