产品型号： | DC-Link |
| 产品品牌： | 赛福 | |
| 产品价格： | 480元/个 | |
| 所 在 地： | 安徽 铜陵市 | |
| 发布日期： | 2016-11-25 | |
 |
||
详细说明

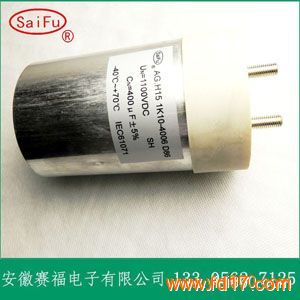

DC-Link直流链滤波电容器
内部构造
1、 电介质
该电容器是采用低损耗的金属化聚丙烯薄膜，该自愈式薄膜是采用进口基膜、应用专利技术蒸镀的渐变方阻安全膜。
薄膜采用全自动化设备卷绕成圆柱形，应用无感卷绕技术，芯子内部采用薄铜片连接技术，使得电容器制作电感更小，过电流过电压能力更强。
2、 溶剂
电容器中填充的介质是为了隔离电极间的空气，没有填充介质的保护，金属镀层将会被氧化，金属化薄膜将会越来越多的被自愈，电容器的容量越来越小，损耗越来越大。
技术与性能特性
Compliance with Standards标准 IEC 61071、 IEC61881
operating temperatures（Case）运行温度（外壳） -40°C to +70°C
storing temperature存储温度 -40 ... +85°C
ΘHOTSPOT 热点温度 ≤85°C
Capacitance tolerance 电容器公差 ± 5% or ± 10%
tanδ0损耗 2 x10-3(100Hz,20°C)
Test voltage terminal to terminal UTT端子间测试电压 1.5 URMSfor 10 seconds
Test voltage terminal to case UTC端子与外壳间测试电压 3kV - 50Hz for 60 seconds
Permissible relative humidity允许的相对湿度 75%Annual average≤95% on 30 days / year,年平均湿度75%，30天/年
IEC climatic category气候类别 40 / 85 / 21
Capacitance deviation in the operating temperature range of –25°C to +70°C在–25°C to +70°C温度下工作时允许容量变化值 ±1.5% max on capacitance value measured at +20°C最大偏差±1.5%相对于20°C测量值
Case components外壳成分 Aluminium、plastic、304 stainless steel
铝外壳、塑料外壳、304不锈钢外壳
Terminals端子 Tinned brass fastons or screws镀锡铜螺杆
Installation安装位置 Whatever Position任意位置
Life Expectancy预期寿命 ≥100.000 hours at Un
Failure quota失效率 50 FIT
Recommended torque for screw connections推荐的连接扭矩 内螺纹M6-3Nm,M8-6Nm
特点
应用于直流滤波电路中，可替代电解电容
等效串联电阻小，能承受较大的纹波电流
自感小
有自愈性
寿命长
铝壳，树酯灌封
应用场合
风能发电、太阳能发电用变频器上
交通工具，如：电动车和混合动力车
焊接设备，电梯，电机驱动
