产品型号： | pj-h30 |
| 产品品牌： | 三丰 | |
| 产品价格： | 面议 | |
| 所 在 地： | 广东 东莞市 | |
| 发布日期： | 2018-04-03 | |
 |
||
详细说明

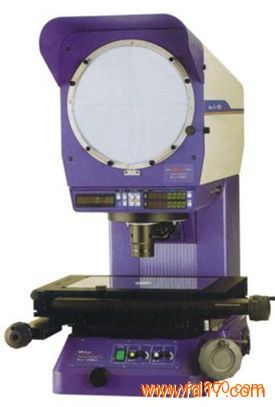

日本三丰PJ-H30高精度测量投影仪
投影像为正立正像
·数位式回转屏幕玻璃,方便角度量测
·载物台活动行程最大可达300X170mm
·反射可变角度照明为标准配备
·可提供自动寻边,电动对焦等功能
·转塔式物镜座,可同时装3个物镜
·代表PJ系列实力的一款机型，它的投影像明亮、清晰到了极致。
PJ-H30A1010B现货供应
PJ-H30（原PJ-H3000系列）投影仪的详细介绍
性能参数
型号 303-711 303-712 303-713 303-714 303-715
式样 PJ-H30_505B PJ-H30_1010B PJ-H30_2010B PJ-H30_2017B PJ-H30_3017B
测定范围 50×50mm 100×100mm 200×100mm 200×170mm 300×170mm
精度(20°C时) （3+0.02L）μm，L为测量长度（mm）
测量方法 线性编码器 线性编码器 线性编码器 线性编码器 线性编码器
XY工作台尺寸 300×240mm 300×240mm 350×280mm 410×342mm 510×342mm
XY工作台有效尺寸 180×150mm 180×150mm 250×150mm 270×240mm 370×240mm
最大承载重量 10Kg 10 Kg 10 Kg 15 Kg 15 Kg
旋转调整范围 ±3° ±3° ±3° ±5° ±5°
技术参数
投影像 正像
投影屏幕 有效直径: 306mm
材料：精细摩擦玻璃
屏幕旋转：±360°、微调和夹紧
数位角度显示: ±370°, 显示角度单位:0.01°或1〞
十字线: 十字交叉细线
功能: 归零设定, ABS/INC切換
投影镜头 10x（172-472），可选：2x，20x，50x，100x
镜头安装 3镜头旋转盘
分辨率 0.001mm/.0001"
测量最大工件高度 105mm
轮廓照明 卤素灯泡(24V,150W)
光学系统：缩放远心系统
功能：亮度调节、吸热滤光片、冷却风扇
表面照明 卤素灯泡(24V,150W)
光学系统：带有可调虑光镜的垂直/斜面照明
功能：亮度调节、吸热滤光片、冷却风扇
倍率精度(20°C) 轮廓照明: ±0.1%以下, 表面照明: ±0.15%以下
电源供应 AC100~240V,50/60Hz
本体重量 176kg-212kg
