产品型号： | 多声道满管流量计 |
| 产品品牌： | 求精科技 | |
| 产品价格： | 1 | |
| 所 在 地： | 天津 南开区 | |
| 发布日期： | 2015-11-18 | |
 |
||
详细说明
LSZ系列超声波流量计是第三代超声波流量计。第一代是以中小规模集成电路为基础的计数及逻辑电路组成，由于计数精度比较低，测量仅限于大口径管道。第二代是以FPGA为基础设计，测量时间分辨率明显提高，但时间分辨率还是在10ns级，辅以相位测量使测量精度有了明显改善。第三代是以时间数字转换专用技术为核心，直接转换直接读取，时间分辨率达到50ps，使超声测量进入新时代，测量管径从25mm～8000mm都能准确稳定的测量。
LSZ系列超声波流量计电路设计采用世界上最先进的专用发射、接收转换电路，智能软件在本公司十几年应用中不断改善，形成独具特色的超声波流量计系列产品。
主要技术特点如下：
·德国ACAM专用时间数字转换电路，分辨率50ps;
·美国TI超强传感器发射功率，穿透15mm碳钢板;
·美国专用低噪声前置放大器，0.8nv/Hz;
·美国ATMEL先进的MAGE 1280系列微控制器;
·完全的独立设计编程3种专利技术;
·隔离RS485串口和脉冲输出;
·抗工频和变频干扰;
·空管自动判断和故障判断
·可选配电源防雷和信号防雷
·防爆等级：Exdib Ⅱ BT4
·CMC认证：00000251
LSZ系列超声波流量计
适用范围：
城市给排水、江河水、海水及其他均质流体，可测量含有固体物质的污水，广泛适用于管道、河道、渠道的流速和流量的测量。
功能：
测量、显示管道内和渠道内液体的流速和流量、状态
组成：
传感器、变送器，安装附件和电缆
主要性能指标：
传感器：
测量原理：时差法、连续测量
测量声道：1~7声道
适应能力：可测量含有固体物质的污水
测量精度：1.0%
流速范围：0.01m/s---30m/s
测量管径范围：25---5000mm
环境温度：-20—70℃
工作温度：-20—70℃
介质温度：-20—80℃
防护等级：IP68
主机：
数据显示：LCD四行中文液晶显示
电源电压：AC220V±20%
整机功耗：<20W
显示内容：流量、累积流量、流速、液位等
输出信号：4—20Ma,脉冲、RS232/485
环境温度：-20—70℃
工作温度：-20—70℃
相对湿度：10—90%
防护等级：IP65
安装方式：壁挂式
主机与传感器距离：《200米
可选配彩色人机界面功能如下：
真彩TFT 26万色 640×480像素
触摸屏 电阻式
256MByte内部电子盘(可外扩U盘或CF卡)
USB1.1主、从机接口各1个
CF接口1个
10/100M工业以太网接口1个 (支持VNC远程桌面)

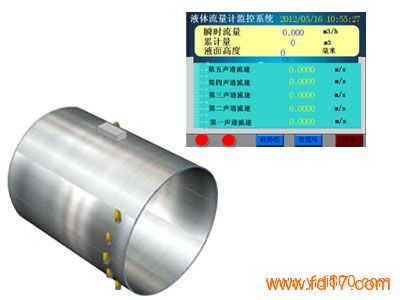

管道式二声道测量示意(型号：LSZ-1X-M2C)
