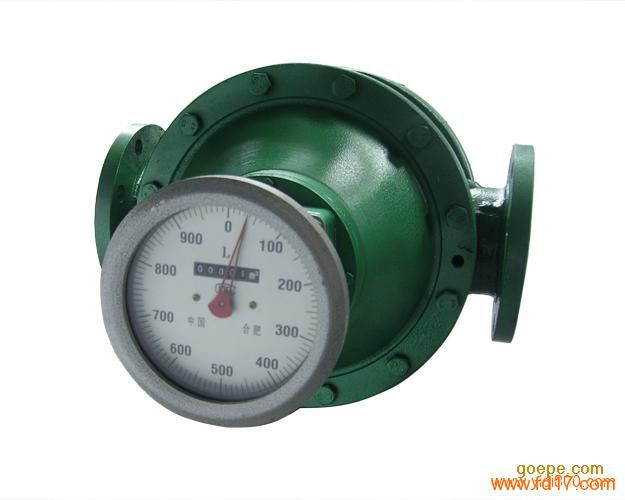

椭圆齿轮流量计又称排量流量计，属于容积式流量计一种，在流量仪表中是精度较高的一类。它利用机械测量元件把流体连续不断地分割成单个已知的体积部分，根据计量室逐次、重复地充满和排放该体积部分流体的次数来测量流量体积总量。椭圆齿轮流量计可以选用不同的材料（铸钢、不锈钢和316）制造，适用于化工、石油、医药、电力、冶金和食品等工业部门的流量计量工作。
椭圆齿轮流量计的工作原理
HH-LC系列椭圆齿轮流量计的测量部分主要由两个相互啮合的椭圆齿轮及其外壳(计量室)所构成，椭圆齿轮在被测介质的压差△p=pl-p2的作用下，产生作用力矩使其转动。在(a)所示位置时，由于P1>P2，在P1和P2的作用下所产生的合力矩使轮1产生顺时针方向转动，把轮1和壳体间的半月形容积内的介质排至出口，并带动轮2作逆时针方向转动，这时1为主动轮，2为从动轮，在 (b)上所示为中间位置，1和2均为主动轮；而在（c）上所示位置，P1和P2作用在1轮上的合力矩为零，作用在2轮上的合力矩使2轮作逆时针方向转动，并把已吸入半月形容积内的介质排至出口，这时2为主动轮，1为从动轮，与 (a)上所示情况刚好相反．如此往复循环，轮1和轮2互相交替地由一个带动另一个转动，将被测介质以半月形容积为单位一次一次地由进口排至出口．显然，图上(a)、(b)、(c)所示，仅仅表示椭圆齿轮转动了1/4周的情况，而其所排出的被测介质为一个半月形容积．
项目
型号 LC-A铸铁 LC-E铸钢 LC-B不锈钢
公称压力
Mpa 1.0 1.6 2.5 4.0 6.4 1.0 1.6
被测液体粘度 2 — 200 mPa.s
被测液体温度 -20℃～+100℃
流 量 范 围 m³h
型号
精度等级 LC-A铸铁 LC-E铸钢 LC-B不锈钢
公称口径（DNmm 0.5 0.2 0.5 0.2 0.5 0.2
10 0.04～0.4 0.1～0.4 0.04～0.4 0.1～0.4 0.1～0.5 0.1～0.5
15 0.25～1.5 0.3～1.5 0.25～1.5 0.3～1.5 0.3～1.5 0.3～1.5
20 0.5～3 0.6～3 0.5～3 0.6～3 0.6～3 0.6～3
25 1～6 1.2～6 1～6 1.2～6 1.2～6 1.2～6
40 2.5～15 3～15 2.5～15 3～15 3～15 3～15
50 4～24 4.8～24 4～24 4.8～24 4.8～24 4.8～24
65 5～40 8～40 5～40 8～40 8～40 8～40
80 10～60 12～60 10～60 12～60 12～60 12～60
100 16～100 20～100 16～100 20～100 20～100 20～100
150 32～190 38～190 32～190 38～190 38～190 38～190
200 34～340 68～340 34～340 68～340 68～340 68～340
