产品型号： | HH-LUGB |
| 产品品牌： | 恒辉仪表 | |
| 产品价格： | 面议 | |
| 所 在 地： | 江苏 淮安市 | |
| 发布日期： | 2018-12-14 | |
 |
||
详细说明

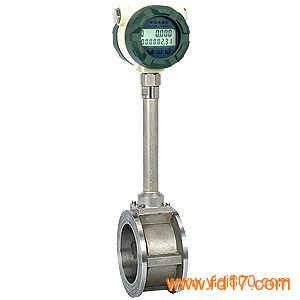

HH-LUGB系列涡街流量计（甲烷流量计）采用先进的差动技术，配合隔离、屏蔽、滤波等措施，克服了同类产品抗震性差、小信号数据紊乱等问题，并采用了独特的传感器封装技术和防护措施，保证了产品的可靠性。产品有基本型和复合型两种型式，基本型测量单一流量信号；复合型可同时实现温度、压力、流量的测量。每种型式都有整体、分体结构，以适应不同的安装环境。
该流量计具有量程比宽，精度高，安装维护方便和介质适应性广等一系列优点。可广泛应用于石油、化工、冶金、机械、食品、造纸，以及城市管道供热、供水、煤气等行业的各种低黏度液体、气体、蒸汽等单相流体的工艺计量和节能管理。
工作原理：
涡街是由设计在流场中的旋涡发生体、检测探头及相应的电子线路等组成。当流体流经旋涡发生体时，它的两侧就形成了交替变化的两排旋涡，这种旋涡被称为卡门涡街。斯特罗哈尔在卡门涡街理论的基础上又提出了卡门涡街的频率与流体的流速成正比，并给出了频率与流速的关系式：
f = St × V/d
式中：f 涡街发生频率 (Hz)
V旋涡发生体两侧的平均流速(m/s )
St 斯特罗哈尔系数（常数）
这些交替变化的旋涡就形成了一系列交替变化的负压力，该压力作用在检测探头上，便产生一系列交变电信号，经过前置放大器转换、整形、放大处理后，输出与旋涡同步成正比的脉冲频率信号或标准信号。
产品特点：
● 安装简便，维护十分方便；
● 结构简单牢固，无可动部件，长期运行十分可靠；
● 量程范围宽，量程比可达1：15；
● 压力损失小，运行费用低，更具节能意义；
● 应用范围广，液体、气体、蒸汽均可测量；
● 检定周期长，一般为两年；
● 在一定雷诺数范围内，输出信号不受被测介质物理性质和组分变化的影响，仪表系数仅与旋涡发生体的形状和尺寸有关，调换配件后一般无须重新标定仪表系数；
● 可现场显示，也可远距离传输，还可与计算机控制系统联网；
● 检测探头不直接接触被测介质，性能更稳定。
产品技术参数：
●测量介质：液体、气体、蒸汽
● 测量范围：（见下表）
● 公称通径：（见下表）非标产品可根据用户要求特殊定做
结构
形式
通径
（mm）
工况流量范围（m3/h）
水
空气
蒸汽
管 道
式
15
0.3-3.8
3.8-38
4.4-44
20
0.5-6.2
6.7-67
7.9-79
25
0.9-10
10-100
12-120
32
1.6-16
16-160
19-190
40
2.5-26
25-250
30-300
50
3.5-38
40-400
50-500
65
5.2-65
68-680
85-850
80
8-100
100-1000
120-1200
100
12-150
160-1600
190-1900
125
20-250
230-2300
280-2800
150
32-380
380-3800
440-4400
200
50-620
670-6700
790-7900
250
80-1150
1060-10600
1200-12000
300
130-1400
1540-15400
1780-17800
插
入
式
400
180-2700
2700-27000
3200-32000
500
280-4200
4240-42400
4950-49500
600
410-6100
6100-61000
7100-71000
700
580-7300
7800-78000
9300-93000
800
720-10800
10850-108500
12660-126600
900
970-12000
13000-130000
15500-155000
1000
1130-16900
17000-170000
20000-200000
1100
1450-18000
19000-190000
23000-230000
1200
1630-24400
24400-244000
28500-285000
1300
2020-25300
27000-270000
32000-320000
1400
2350-29500
31000-310000
37200-372000
1500
2550-38000
38200-382000
44500-445000
●温度范围：压电式 -40℃ ~ 350℃ 电容式 -60℃ ~ 450℃
●压力规格：PN1.6Mpa; PN2.5Mpa; PN4.0Mpa ,更高压力规格可特殊定做
●范 围 度：正常范围1：10 扩展后范围1：15
●压力损失系数：Cd≤2.6
●系统测量精度：液体、气体 示值的±1%
蒸 汽 示值的±1.5%
插入式流量计 示值的±2.5%
●供电电压：传感器 +12VDC 或+24VDC 变送器 +24VDC
现场显示型 仪表自带3.6V锂电池
●输出信号：传感器 脉冲频率信号0.1 ~ 3000Hz 低电平≤1V 高电平≥6V
变送器 两线制4 ~ 20mA.DC电流信号
●允许振动加速度：压电式 ≤0.2g 电容式 ≤1.0g
●环境温度：传感器 -30℃ ~ 65℃
变送器、现场显示 -10℃ ~
