详细说明

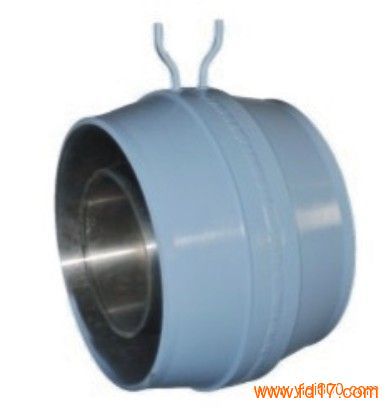

ISA1932喷嘴，也称之为标准喷嘴。其设计制造和使用均符合国际标准ISO5167或GB/T2624的规定。由于其入口部分为圆弧形，而且还带有一定长度的圆柱形，其耐磨性和耐蚀性较好，常用于高压的液体和气体流量的计量。结构简单、牢固、可靠耐用。压力损失比标准孔板小，比较节约能源。不需要实流标定，精度适中。
1. 概述：标准喷嘴流量计具有耐高温高压、耐冲击、使用寿命长、测量范围大、测量精度等特点，适用于电厂高温高压蒸汽热网管道流速高的流体流量测量。标准喷嘴按国标GB/T2624-93进行设计制造，按JJG640-94进行检定,无需实流标定。 2.工作原理： 标准喷嘴流量计通过测量压差来衡量流体流量的大小。这种测量方法是以能量守衡定律和流动连续性定律为基准的。充满管道的流体，当它们流经管道内的节流装置时，流束将在节流装置的节流件处形成局部收缩，从而使流速增加，静压力低，于是在节流件前后便产生了压力降，即压差，介质流动的流量越大，在节流件前后产生的压差就越大。 3.应用范围：标准喷嘴流量计与各种差压变送器配套使用，可测量各种流体的流量。配合调节仪还可以对流量进行调节。广泛应用于石油、化工、冶金、轻纺、水利、电力等部门 。 4.测量介质： 1、液体：热水、冷水、化工液、轻体质油。 2、气体：高炉煤气、焦炉煤气、各种单组分多组分气体。 3、过热蒸汽、饱和蒸汽。 4、压缩空气。 5、天然气，火炬气，液化气。 5.标准喷嘴流量计特点： 1、结构简单，安装方便。 2、喷嘴比孔板的压力损失小，要求直管段长度也短。 3、无需实流校验，性能稳定。 4、可耐高温高压、耐冲击。 5、耐腐蚀性能比孔板好，寿命长。 6、精度高、重复性好、流出系数稳定。 7、圆弧形结构设计可测量各种液体、气体、蒸汽以及各种脏污介质。 8、整体锻造加工技术，造价较高。 6.标准喷嘴流量计主要技术参数： 1、公称直径：20mm≤DN≤630mm； 2、公称压力：PN≤32Mpa； 3、工作温度：-50℃≤t≤550℃； 4、雷诺数范围：0.30≤β≤0.44时，70000≤ReD≤107； 0.44≤β≤0.8时，20000≤ReD≤107； 5、喉径比：0.30≤β≤0.80； 6、精度：0.5级、1.0级、1.5级、2.0级； 7、参照标准：GB/T2624-2006、JJG640-94； 8、连接方式：法兰连接、焊接。标准喷嘴流量计结构形式： 标准喷嘴由垂直于轴线的入口平面部分A、圆弧形曲面B和C所构成的入口收缩部分、圆筒形喉部E和为防止边缘损伤所需的保护槽F组成，其取压方式上游取压口采用角接取压，下游取压口可按角接取压设置，也可设置于较远下游处。喷嘴总长度 a、当0.30≤β≤2/3时，喷嘴长度=0.6041d； b、当2/3≤β≤0.80时，喷嘴长度=｛0.4041+（0.75/β-0.25/β2-0.5225）0.5｝d ； c、ISA 1932喷嘴上游面由垂直于轴的平面、廓形为圆周的两段弧线所确定的收缩段、圆筒形喉部和凹槽组成的喷嘴。ISA1932喷嘴的取压方式仅角接取压一种。 6.安装注意事项： 1、可水平、垂直或倾斜安装，应保证管内充满液体； 2、节流装置前，后直管段应是直的，无肉眼可见弯曲，同时应是“圆的”，内壁应洁净，无凹坑与沉淀物； 3、直管段长度要求及节流装置安装应符合GB/T26224—93有关规定； 4、引压管路安装应符合标准规定的规范。 7.订货须知事项： 用户订货时请提供以下条件以便帮助正确选择流量计的规格和系数。 1、 管道尺寸：外径×壁厚（mm）； 2、测量介质名称：介质密度〔kg/m3〕； 3、设定的最大流量：即流量计的量程上限值〔kg/h或m3/h〕； 4、工艺的最小流量：〔kg/h或m3/h〕； 5、工作压力：（Mpa）； 6、工作温度：（°C）； 7、如配我公司智能流量积算仪请一齐提供：压力变化范围，或压力变送器型号、量程；温度变化范围，或温度变送器型号量程。 8.本厂是国内重点测控工程成套单位，国内仪器仪表知名厂商，在业内有着较广泛应用成果和案例，产品以高品质著称并享誉全国，品牌已经在业内客户中有着很高的信赖度。主营流量计（蒸汽流量计，污水流量计，电磁流量计，涡街流量计，涡轮流量计等）、压力变送器、物位计等相关系列产品,公司拥有众多长期从事仪器仪表的研发、制造和销售专业人才和高效服务团队，产品的质量永远是我们的努力方向。
