详细说明

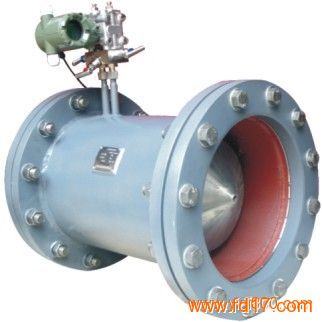

V锥流量计的节流件是一个悬挂在管道中心的锥形体，它具有改善流场的作用。主要特点：前后直管段要求较短，一般上游只需3D，下游只需1D。精度高，差压输出值可实现正负0.1%的重复性。压损小，仅为孔板的二分之一至三分之一。能测量有含有悬浮颗粒液固介质，也可测量气体。V锥流量计（又称内锥、V锥、V型锥流量计）专利产品是新一代差压式流量计测量仪表，由专用的节流装置锥形管与通用的差压变送器、二次仪表配套组成。锥形管是专利技术产品，对传统的差压装置作了很大的技术改进，它由一圆形测量管和置入测量管内并与测量管同轴的特型芯体构成。芯体与测量管内圆柱面之间构成异径环型过流缝隙，对流过的流体进行节流，其节流过程同环型孔板、经典文丘里管的节流过程相似。
锥形管的特殊结构，有效的消除了目前在用孔板、喷嘴的性能缺陷，使之在使用过程中不存在类似孔板等节流件的锐缘磨蚀与积污问题，并能对节流前管内流体速度分布梯度及可能存在的各种非轴对称速度分布进行非常有效的流动调整（整流），从而能实现高精确度与高稳定性的流量测量。锥形管流量计可用于对各种液体、气体和蒸汽的测量，是标准孔板等传统节流式仪表的理想换代产品，为改善目前的工业、能源计量效果，提供了一项有效、可靠的计量手段。
V锥流量计测量范围极广，可测量各种气体、液体、蒸汽和气、液两相介质。在石油、化工、冶金、电力、环保、造纸、食品等行业都有广泛的应用。
V锥流量计主要特点：
无需直管段，安装方便
测量精度高、长期稳定性好
自清洁功能，不易堵塞，可测复杂介质
量程比宽，压力损失小
可测量高温、高压介质
V锥流量计主要技术参数：
仪表口径：DN15-----DN2000
测量介质：液体、气体、蒸汽
精度等级：0.5级、1.0级（首选）、1.5级
表体材质：不锈钢或碳钢
适用压力：1.0MPA-----10.5MPA
适用温度：-200℃----+800℃
β值范围：0.45—0.85
V锥流量计应用范围：
1.饱和蒸汽流量测量
2.天然气、高炉煤气、焦炉煤气、氢气、氮气、碳氢化合物、单组分气体、多组分气体、空气等各种气体流量测量
3.检测烟道气等排气流量
4.检测水、液化石油气、成品油、原油料、甲醇、乙二醇、甲苯、氨水、双氧水、各种水溶液等流量
5.在各种淤浆管路上应用
6.脏污介质的场合
7.直管段不足的场合
8.对精度要求较高的场合
9.多相流体测量
10.湿气体流量测量
V锥流量计的节能效果:
对于流量仪表来讲，耗能的高低取决于流量计的永久压力损失，压损大的耗能大，压损小的耗能小。由于在冶金行业中孔板仪表使用的较多，下面把孔板与V锥压力损失做一个对比，看一看二者在测量流量过程中能耗的大小。
