详细说明
ARD2智能电动机保护器是安科瑞电气股份有限公司自主研发的产品，可广泛应用于煤矿、石化、冶炼、电力、建筑等行业的配电领域。采用最新的单片机技术，具有抗干扰能力强、工作稳定可靠、数字化、智能化、网络化等特点。保护器能对电动机运行过程中出现的过载、断相、不平衡、欠载、接地/漏电、阻塞、外部故障等多种情况进行保护，并设有SOE故障事件记录功能，方便现场维护人员查找故障原因。
智能电动机保护器知名品牌主要有安科瑞电气股份有限公司ARD2、ARD2F、ARD3系列;西门子 3UF系列;苏州万龙ST500系列等。
下面以安科瑞电气股份有限公司ARD2产品为例，介绍ARD2智能电动机保护器的功能和技术参数。

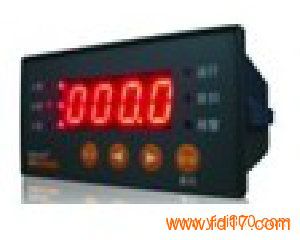

ARD2智能电动机保护器
符合标准
l GB14048.1-2000低压开关设备和控制设备总则
l GB14048.4-2003低压开关设备和控制设备 机电式接触器和电动机起动器
l GB/14048.5-2001低压开关设备和控制设备 控制电路电器和开关元件，第1部分：机电式控制电路电器
l GB/T17626.4-2006电快速瞬变脉冲群抗扰度试验
l GB/T17626.5-2006浪涌(冲击)抗扰度试验
适用环境
l 工作温度：-10℃~+55℃
l 贮存温度：-20℃~+65℃
l 相对湿度：5%~95%不结霜
l 海拔：≤2500m
l 污染等级：2级
l 防护等级：IP20
l 安装类别：III级
l 运用场合：煤矿、石化、冶炼、电力、船舶、以及民用建筑等领域
选配功能
l C — 通讯接口
l L — 漏电保护
l M — 4～20mA模拟量输出
l K — 2路开关量输入(外部故障保护)
l SR — SOE事件记录
技术参数
保护器辅助电源
AC85V-265V/DC100V-350V
功耗3VA
电机额定工作电压
AC380V，50HZ
电动机额定工作电流
1.6A(0.4A-1.6A) (采用小型专用电流互感器)
6.3A(1.6A-6.3A)(采用小型专用电流互感器)
25A(6.3A-25A)(采用小型专用电流互感器)
100A(25A-100A)(采用小型专用电流互感器)
250A(63A-250A)(采用专用电流互感器)
800A(250A-800A)(采用专用电流互感器)
继电器输出触点，额定负载容量
2路，AC250V，3A;DC30V，3A
开关量输入
2路，光电隔离
SOE事件记录容量
8个事件记录
通讯
RS485 Modbus协议
智能电动机保护器安装尺寸 (单位mm )
ARD2主体安装方式为嵌入式，外形尺寸为96mm*48mm，开孔尺寸为 91mm*44mm，进深131mm
专利及著作权
ARD2智能电动机保护器专利：智能电动机保护器--实用新型专利号200920067828.3
ARD2智能电动机保护器著作权登记号：沪 DGY-2009-1282《安科瑞ARD2智能电动机保护器软件V1.0》
范例
型 号：ARD2-25/CKSR
辅助电源：AC220V
电机额定电流：6.3A~25A
应用场合：三相电机
测量参数：三相电流、三相平均电流
附加功能：RS485通讯、2路开关量输入、8个事件记录
型 号：ARD2F-25/CJMQTSR+90FL
辅助电源：AC220V
电机额定电流： 6.3A~25A
应用场合：三相电机
测量参数：三相电流、PTC电阻值
附加功能：起动控制、温度保护、报警输出、RS485通讯接口、Modbus协议、4-20mA模拟量输出、8个SOE事件记录
显示方式：90FL(中文液晶显示)
型 号：ARD3-250/CLTUEpSR+90L
辅助电源：AC220V
电机额定电流： 63A~250A
应用场合：三相电机
测量参数：三相电流、线电压、有功功率、功率因数、剩余电流、电能
附加功能：RS485通讯接口、Modbus协议、漏电保护、温度保护、过压保护、欠压保护、相序保护、欠功率保护、8个SOE事件记录
显示方式：90L(中文液晶显示)
