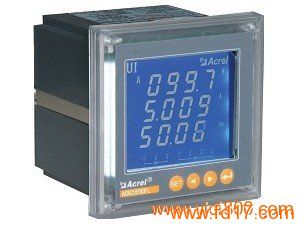

ACR220EL多功能网络仪表
ACR220EL多功能网络仪表是上海ACREL电气股份有限公司自主研发生产的产品，该网络仪表针对电力系统、工矿企业、公共设施、智能大厦的电力监控需求而设计的。它能测量所有的常用电力参数，如三相电流、电压，有功、无功功率，电度、谐波等。由于该电力仪表还具备完善的通信联网功能，所以我们称之为网络电力仪表。它非常适合于实时电力监控系统。
该表具有很高的性能价格比，可以直接取代常规电力变送器及测量仪表。作为一种先进的智能化、数字化的前端采集元件，该系列网络仪表已广泛应用于各种控制系统、SCADA系统和能源管理系统中。
多功能网络仪表国外知名品牌有溯高美DIRIS A20，国内知名品牌有上海ACREL的ACR120E、ACR120EL、ACR220E、ACR220EL、ACR220ELH、ACR320E、ACR320EL，江苏斯菲尔PD194－E4，珠海派诺PMAC503，深圳中电电力PMC-530A，美国电气控制QP650，华通测控PDM-803HE等。
下面以上海ACREL的ACR220EL产品为例,介绍ACR220EL多功能网络仪表的功能及技术参数。
功能：LED显示、全电参量测量（U、I、P、Q、PF、F）；四象限电能计量；2DI+2DO；RS485通讯接口、Modbus协议。
电磁兼容
l 静电抗干扰实验 Ⅲ级(IEC61000-4-2)
l 辐射抗干扰试验 Ⅲ级(IEC61000-4-3)
l 电快速瞬变脉冲群干扰试验 Ⅳ级(IEC61000-4-4)
l 浪涌抗干扰试验 Ⅳ级(IEC61000-4-5)
l 射频传导干扰试验 Ⅲ级(IEC61000-4-6)
l 电磁场抗干扰试验 Ⅲ级(IEC61000-4-8)
功能
l 可直接从电流、电压互感器接入信号；
l 可任意设定PT/CT变比；
l 仪表显示可滚动设置；
l I/O开关量，继电器报警输出，4~20mA模拟量等功能模块化设计；
l 多块仪表可设置不同地址；
l 可通讯接入SCADA、PLC系统中；可与业界多种软件通讯（Intouch, Fix, Citec，组态网等）；
l LED或蓝屏背光LCD显示，可视度高；
l 方便安装，接线简单，工程量小；
l 仪表采用专用失电保护电路，在失电情况下，数据保存不丢失，恢复电源后，仪表继续运行；
l 四象限电能计量，分时计费，最大需量纪录及12个月电能统计。
应用领域
l 能源管理系统
l 变电站自动化
l 配电网自动化
l 小区电力监控
l 工业自动化
l 智能建筑
l 智能型配电盘、开关柜
技术参数
u 网络
三相三线、三相四线
u 精度等级
电流、电压：0.2级，
功率、有功电能：0.5级，
频率：0.05Hz，
无功电能：1级
u 输入电流
额定值：AC1A、5A
过负荷： 1.2倍持续，瞬时10倍/10秒
功耗：＜0.2VA
阻抗：＜0.1Ω
u 输入电压
额定值：AC100V、400V
过负荷： 1.2倍持续，瞬时2倍/1秒
功耗：＜0.2VA
阻抗：＞200kΩ
u 工作电源
工作范围 AC85-270V
频率 50±5Hz，60±5Hz
功耗 ＜1W
u 工频耐压
2kV/1min交流有效值
u 开关量输入
2、4或8路路干接点输入，内置+5V电源
u 开关量输出
输出方式：2或4路继电器常开触点输出
触点容量：AC 250V/3A、DC 30V/3A
u 脉冲输出
输出方式:集电极开路的光耦脉冲，2路输出
脉冲常数: 10000、40000、160000 imp/kWh
u 通讯
RS485接口
MODBUS-RTU协议
波特率38400、19200、9600、4800可设定
外形及安装尺寸(mm)
ACR120E的面框尺寸为80mm*80mm,开孔尺寸为76mm*76mm, 安装深度为91mm。安装方式为嵌入式，固定方式为挤压式。LED显示。
ACR220EL的面框尺寸为96mm*96mm,开孔尺寸为88mm*88mm, 安装深度为85mm。安装方式为嵌入式，固定方式为挤压式。LED显示。
专利及著作权
ACR220EL专利：网络电力仪表(一)--外观专利号200430035121.7 ；一种通用型电测仪表衬框外壳--实用新型专利号200720066352.2
ACR220EL著作权登记号：沪 DGY-2007-1338《ACRXXE综合测控软件V1.0》
范例
型 号：ACR220EL
辅助电源：AC/DC220V
输入信号：380V 600A/5A 2DI/2DO
电 网：三相四线
通 讯：RS485/Modbus-RTU
