产品型号： | AGF-M16 |
| 产品品牌： | 安科瑞 | |
| 产品价格： | 面议 | |
| 所 在 地： | 江苏 无锡市 | |
| 发布日期： | 2015-09-19 | |
 |
||
详细说明
光伏汇流采集装置
光伏汇流采集装置是专门应用于智能光伏汇流箱，用于监测光电池阵列中电池板运行状态，光电池电流测量，汇流箱中防雷器状态采集、直流断路器状态采集、继电器接点输出、带有风速、温度、辐照仪等传感器接口，装置带有RS485接口可以把测量和采集到的数据和设备状态上传。
下面以江苏安科瑞电器制造有限公司AGF-M系列为例来介绍产品的主要性能：
产品特点
◆ 测量元件采用霍尔传感器，隔离测量
◆ 可接受正极或负极汇流测量方式
◆ 板载光伏专用熔断器，耐压DC1kV，熔断电流可选择
◆ 提供外部传感器输入接口
◆ 标配单路RS485接口
◆ 多种供电方式可选择
产品功能
◆ 光伏电池串开路报警，状态检测
◆ 带开关量输入，用于采集直流断路器、防雷器等输出空接点状态
◆ 带继电器输出，可以设定为点动方式，用于驱动直流断路器的自动分合闸
◆ 提供温度、辐照、风速等类型传感器输入接口
◆ 可输出DC24电源给外部传感器供电
◆ 就地数码管循环显示每通道的输入电流，并具有自动关闭节能显示模式
◆ 可带双路陇余RS485接口，支持Modbus RTU通讯协议，通讯地址、波特率、数据方式都可自由设定
技术参数
◆ 输入范围：DC 0~20A
◆ 反应时间：1s
◆ 测量精度光伏电池测量0.5级、外部模拟量0.2级
◆ 温度系数200ppm
附加功能
◆ RS485通讯RS485/ModBus-RTU协议，4800/9600/19200/38400bps
◆ 继电器输出2组转换8A/AC250V（8A/DC 30V）
◆ 开关量输入3组外部状态输入（光耦或干接点方式）
◆ 模拟量输入PT100、DC 0(4)~20mA、DC 0~10V
通用技术参数
◆ 温度/湿度工作温度:-25~+60℃，湿度95%，无凝露、无腐蚀性气体场所
◆ 海拔≤2500m
◆ 绝缘电阻≥100MΩ
◆ 工频耐压电源//光伏输入//继电器输出//通讯 AC 2.5kV/1min
◆ 传感器输入//开关量输入//通讯//DC 24 DC1kV/1min
◆ 辅助电源辅助电源：AC85V～265V或DC 300～880V 或DC 24V(±10%)

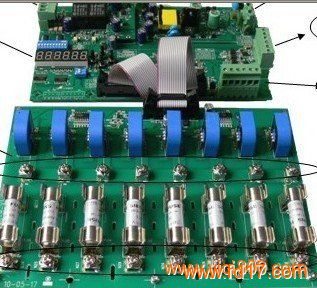

AGF-M外形
核心板 汇流板
选型
◆ AGF-M4 输入 4路DC 0~20A
◆ AGF-M8 输入 8路DC 0~20A
◆ AGF-M12 输入 12路DC 0~20A
◆ AGF-M16 输入 16路DC 0~20A
