详细说明
单相交流电压变送器是一种将电网中的电压隔离变送成线性的直流模拟信号装置。

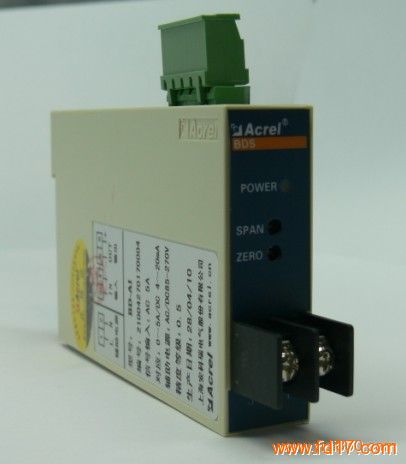

下面以上海安科瑞单相交流电压变送器BD-AV为例，介绍电压变送器的功能及应用。
BD-AV电压变送器可以将电网中的单相电压隔离变送输出模拟信号，同时可带有标准的 RS-485通讯接口，采用 Modbus-RTU通讯协议，保证了上位机通讯的快速可靠。
符合标准
GB/T13850-1998、IEC-688标准。
适用环境
工作温度：-10℃~55℃
储存温度：-25℃~70℃
相对湿度：≤90%RH，不结露，无腐蚀性气体场所
海拔高度：≤2500m
技术参数
输入信号
l 测量范围：AC 0~120V、0~300V、0~500V
l 电压过载：持续1.2倍，瞬时电压2倍/1秒
l 频率：45Hz~65Hz
输出信号
l 输出：DC 4~20mA、0~20mA、0~5V、0~10V
l 负载：电流输出时≤600Ω，电压输出时≥1000Ω
工作电源
AC 85V~265V 或DC 100V~350V
温度漂移系数
精度等级为0.5级时≤200ppm/℃，精度等级为0.2级时≤100ppm/℃
响应时间 <400ms
绝缘电阻 ≥100MΩ
工频耐压 辅助电源/输入/输出2kV/1min,50Hz
安装方式
BD-AV电压变送器采用标准35mm导轨安装，或者用螺钉固定
选型
上海安科瑞电压变送器BD-AV-T单相交流电压变送器，采用真有效值测量电路，可对各种正弦波或非正弦波正确测量，可将AC 0~120V、0~300V、0~500V交流电压隔离变送输出DC 4~20mA、0~20mA、0~5V、0~10V模拟信号；标准35mm导轨安装。
范例
型 号：BD-AV
输 入：AC 0~450V
输 出：DC4~20mA
精 度：0.2级
附加功能：RS485通讯接口、Modbus协议
辅助电源：AC220V/50Hz
型 号：BD-AV-T
输 入：AC 0~120V
输 出：DC 4~20mA
精 度：0.5级
辅助电源：DC220V
