详细说明
三相交流电流变送器是一种将电网中的三相交流电流隔离变送成线性的直流模拟信号的装置。
下面以上海安科瑞BD-3I3为例，介绍三相交流电流变送器的功能及应用。

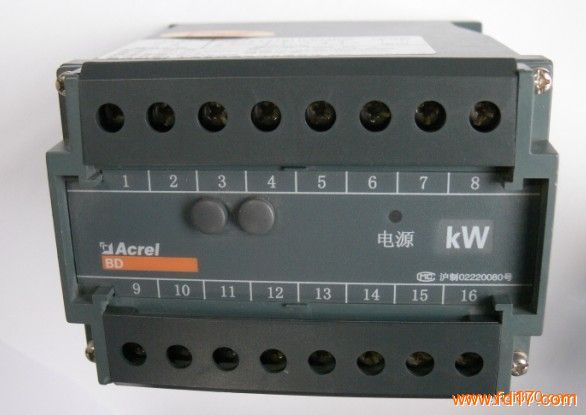

上海安科瑞电流变送器BD-3I3
BD-3I3电流变送器是将电网中的三相交流电流隔离变送成线性的直流模拟信号。
符合标准
GB/T13850-1998、IEC-688标准
适用环境
工作温度：-10℃~55℃
储存温度：-25℃~70℃
相对湿度：≤90%RH，不结露，无腐蚀性气体场所
海拔高度：≤2500m
技术参数
输入信号
l 测量范围：AC 0~1A、0~5A
l 电流过载：持续1.2倍，瞬时电流10倍/1秒
l 频率：45Hz~65Hz
输出信号
l 输出：DC 4~20mA、0~20mA、0~5V、0~10V
l 负载：电流输出时≤600Ω，电压输出时≥1000Ω
工作电源
AC 85V~265V 或DC 100V~350V
温度漂移系数
精度等级为0.5级时≤200ppm/℃，精度等级为0.2级时≤100ppm/℃
绝缘电阻
绝缘电阻≥100MΩ
响应时间
隔离器响应时间<400ms
工频耐压
辅助电源/输入/输出2kV/1min,50Hz
安装方式
BD-3I3电流变送器采用标准35mm导轨安装，或者用螺钉固定
选型
上海安科瑞电流变送器BD-3I3
三相交流电流变送器，可将AC0~1A、AC0~5A交流电流隔离变送输出三路DC 4~20mA、0~20mA、0~5V、0~10V模拟信号；标准35mm导轨安装。
范例
型 号：BD-3I3
输 入：AC 0~1A
输 出：DC 4-20mA
精 度：0.2级
辅助电源：AC220V/50Hz
型 号：BD-3I3
输 入：AC 0~5A
输 出：DC 4~20mA
精 度：0.5级
辅助电源：DC220V
