产品型号： | ARCM200 |
| 产品品牌： | 安科瑞 | |
| 产品价格： | 700元/台 | |
| 所 在 地： | 江苏 无锡市 | |
| 发布日期： | 2015-07-03 | |
 |
||
详细说明

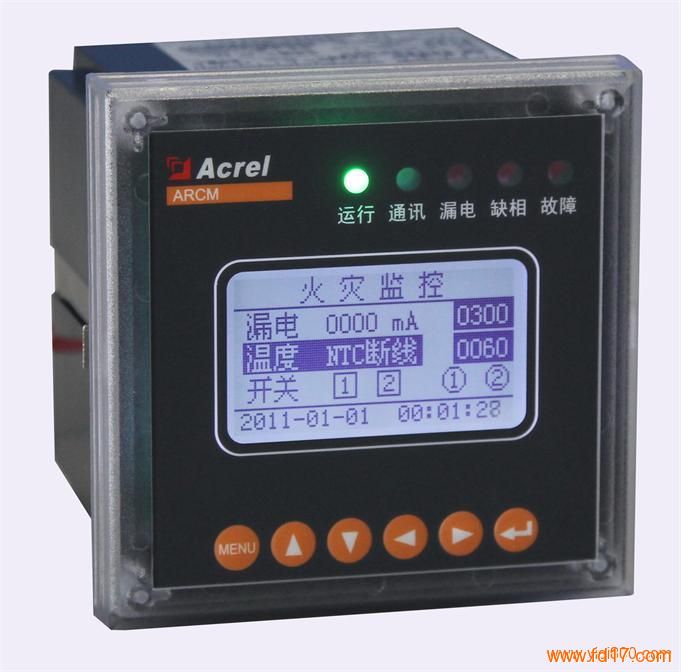

剩余电流式电气火灾监控仪表
剩余电流式电气火灾监控仪表安装在低压配电系统中，用于检测系统中的剩余电流、温度等有关电气火灾隐患产生的电气参数，当被保护线路中监控装置参数超过报警设定值时，能发生报警和控制信号，以便消除剩余电流引起的电气火灾隐患。产品采用RS485总线进行通讯，可以与其它监控报警器、监控单元或监控主机联合组成火灾监控系统，可根据用户需要选择集中总线型的信息管理模式或功能分区型的信息管理模式。
适用于智能楼宇、高层公寓、宾馆、饭店、商厦、工矿企业、国家重点消防单位以及石油化工、文教卫生、金融、电信等领域，符合GB 14287.2-2005《电气火灾监控系统第2部分：剩余电流式电气火灾监控探测器》及GB 13955-2005《剩余电流动作保护装置的安装和运行》的标准。
剩余电流式电气火灾监控装置知名品牌主要有安科瑞ARCM100-Z、ARCM200、ARCM300，北京爱博精电AcuRC410。
下面以安科瑞ARCM200产品为例,介绍剩余电流式电气火灾监控仪表的功能和技术参数。
适用环境
工作温度：-10℃~+55℃
储存温度：-20℃~+70℃
相对湿度：≤95%不结露
海拔高度：≤2500m
污染等级：Ⅲ级，安装类别：Ⅲ级
电磁兼容
静电抗干扰实验 Ⅲ级(IEC61000-4-2)
辐射抗干扰试验 Ⅲ级(IEC61000-4-3)
电快速瞬变脉冲群干扰试验 Ⅳ级(IEC61000-4-4)
浪涌抗干扰试验 Ⅳ级(IEC61000-4-5)
射频传导干扰试验 Ⅲ级(IEC61000-4-6)
电磁场抗干扰试验 Ⅲ级(IEC61000-4-8)
功能
● 可在线监测多路的漏电流，各相电缆温度信号;
● 额定剩余电流动作值，脱扣延时，可根据需要灵活设置，温度动作值也可编程;
● 画面暂留功能，漏电故障发生时该通道显示画面暂留，表示该通道漏电或超温时的值，方便上位机的故障记录;
● 采用现场总线通信技术，上位机管理软件可以时刻监控现场的运行情况，及时发现报警信息。通过RS485接口，标准MODBUS协议可以与各种标准系统相连;
● 集成度高，网络化，智能化程度高，动作特性合理;
● 适用于0.4kV电压等级TN-C-S、TN-S及局部TT系统。
技术参数
输入
ARCM200-J1(1路剩余电流，三路温度)
ARCM200-J4(4路剩余电流)
工作电源
工作范围 85~270V，50Hz;
功耗≤3VA
额定剩余电流动作值
20mA～1000mA分档可调
剩余电流精度 1级
温度精度
ARCM200-J1(±1℃)
ARCM200-J4(无)
温度报警值
ARCM200-J1(50～120℃)
ARCM200-J4(无)
动作延迟时间
100mS～60S分档可调
测量范围
ARCM200-J1(10mA～3000mA，-10℃～120℃)
ARCM200-J4(10mA～3000mA)
报警
ARCM200-J1(声光报警，继电报警)
ARCM200-J4(声光报警)
继电器输出
机械触点，触点容量AC 220V/3A,DC 30V/3A
通讯
RS485接口
MODBUS-RTU协议
CANBUS可选(请与厂家联系)
外形及安装尺寸(mm)
仪表面框尺寸为96mm×48mm，开孔尺寸为91mm×44mm，安装深度为131mm。安装方式为嵌入式，固定方式为挤压式。LED显示。
选型
安科瑞剩余电流式电气火灾监控仪表的专利产品：
ARCM200-J1可以测量单回路剩余电流监测、3路温度检测、继电器输出、LED显示、RS485/Modbus协议、CANBAS可选。
ARCM200-J4可以测量4回路剩余电流监测、继电器输出、LED显示、RS485/Modbus协议、CANBAS可选。
范例
型 号：ARCM100-Z
辅助电源：AC/DC220V
输入信号：380V 100A/5A 三相四线
30mA-3000mA 0~120℃
测量参数：全电量测量、电能计量、剩余电流检测、1路温度测量
配套附件：AKH-0.66L45 16-100A
ARCM-NTC
型 号：ARCM200-J4
辅助电源：AC/DC220V
输入信号：30mA-3000mA
测量参数：4路剩余电流检测
配套附件：AKH-0.66L45 16-100A
AKH-0.66L80 100-250A
AKH-0.66L150 400-800A
型 号：ARCM300-J4
辅助电源：AC/DC220V
输入信号：10mA-3000mA
测量参数：4路剩余电流检测
配套附件：AKH-0.66L45 16-100A
AKH-0.66L80 100-250A
AKH-0.66L150 400-800A
AKH-0.66L200 800-1500A
