产品型号： | SMW-CTS |
| 产品品牌： | 斯铭威/SMWEI | |
| 产品价格： | 1元/支 | |
| 所 在 地： | 广东 深圳市 | |
| 发布日期： | 2015-10-24 | |
 |
||
详细说明
磁致伸缩位移传感器功能利用磁致伸缩位移传感器对储油罐油位、温度、界面的实时测量，同时配以液位测量仪及进销存管理软件，构成加油站罐区油位测量管理系统，完全改变了传统人工投尺记录的油品测量方式，在提高测量精度的同时大大减轻了罐区工作人员劳动强度，并且通过上位机（PC）与下位机（测量仪）实现数据存贮、处理、实时显示和报表管理等功能，可极大地提高加油站的管理水平，节约成本，减少安全隐患及造成环境污染。
磁致伸缩位移传感器的工作原理：
是利用磁致伸缩原理、通过两个不同磁场相交产生一个应变脉冲信号来准确地测量位置的。测量元件是一根波导管，波导管内的敏感元件由特殊的磁致伸缩材料制成的。测量过程是由传感器的电子室内产生电流脉冲，该电流脉冲在波导管内传输，从而在波导管外产生一个圆周磁场。
当该磁场和套在波导管上作为位置变化的活动磁环产生的磁场相交时，由于磁致伸缩的作用，波导管内会产生一个应变机械波脉冲信号，这个应变机械波脉冲信号以固定的声音速度传输，并很快被电子室所检测到。
由于这个应变机械波脉冲信号在波导管内的传输时间和活动磁环与电子室之间的距离成正比，通过测量时间，就可以高度精确地确定这个距离。由于输出信号是一个真正的绝对值,而不是比例的或放大处理的信号,所以不存在信号漂移或变值的情况,更无需定期重标。

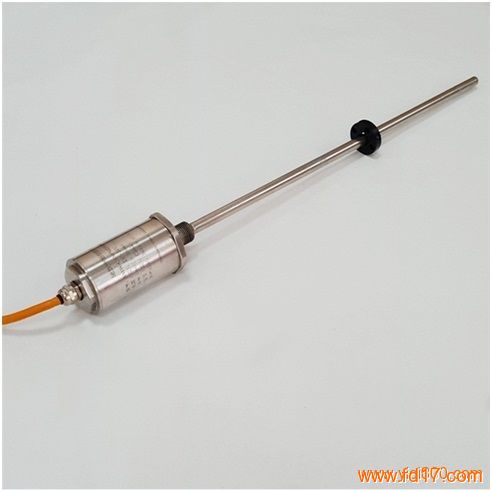

型号： SMW-CTS磁致伸缩位移传感器
测量范围： 50mm-5000mm之间量程任意可选
线性度: 优于±0.05%fs
重复性: 优于±0.005%fs
分辨率: 优于±0.001%fs
工作电压: +15VDC~24VDC
工作电流: 电压、数字输出型≤16mA； 电流输出型≤35mA
输出方式: 0~5V； 0~10V； 4~20mA； RS485二进制数字信号；SSI格雷码信号
产品类型: 普通型；防爆型；防腐型
测杆材料: 0Cr18Ni9（304）或316L不锈钢(特殊定制)
测杆直径: Ф10mm
电子仓外壳材料: 1Cr18Ni9（304）、304外包聚四氟乙烯防腐套管（防腐型，特殊定制）、1Cr18Ni9Ti外罩尼龙保护罩（防腐型，特殊定制）
连接螺纹: M18×1.5；M20×1.5；3/4-16UNF（英制）
引线方式: PVC屏蔽电缆线；航空插头（不适用于隔爆型产品）
测杆压力: 40MPa ,64MPa(高压型）
温度:T1: 0~+ 70℃ T2:-25~+80℃ T3:-40~+110℃
缓冲区: 前端缓冲区50.8mm（电子舱部分）,尾端缓冲区63.5mm
震动: 100g，IEC标准68-2-715g/10-2000Hz IEC标准68-2-6
防护等级: IP67
防爆等级: EXdⅡBT5
磁致伸缩位移传感器安装前注意事项：
认真阅读全部安装说明,防止安装的环境温度、冲击、振动、压力及尺寸超出传感器的允许范围；不可使测杆弯曲；切勿使传感器的电子部件端或最末端承受大的冲击；传感器的电子部件防溅但不可浸没，切不可让液体浸至电子仓基座上方。用户应对产品的使用环境、防腐蚀、防爆及功能选择负责，无特殊要求的传感器不可用于有化学反应或其它对传感器有损害的易燃、易爆、腐蚀、蒸气和液体等场合；安装完毕，应对电子仓进行保护处理。
