产品型号： | SMW-CTS |
| 产品品牌： | 斯铭威/SMWEI | |
| 产品价格： | 1元/支 | |
| 所 在 地： | 广东 深圳市 | |
| 发布日期： | 2015-10-24 | |
 |
||
详细说明
磁致伸缩位移传感器是根据磁致伸缩原理制造的高精度、长行程绝对位置测量的位移传感器。它采用非接触的测量方式，由于测量用的活动磁环和传感器自身并无直接接触，不至于被摩擦、磨损，因而其使用寿命长、环境适应能力强，可靠性高，安全性好，便于系统自动化工作，即使在恶劣的工业环境下(如容易受油溃、尘埃或其他的污染场合)，也能正常工作。此外，它还能承受高温、高压和强振动，现已被广泛应用于机械位移的测量、控制中。它的行程可达3米或更长，标称精度为0.05%FS，行程1米以上传感器精度可达0.02%FS,重复性可达0.002%FS，因此它在石油化工，航空航天、电力、水利等行业得到广泛的应用。
磁致伸缩位移传感器的线性度：通常情况下，位移传感器的实际静态特性输出是条曲线而非直线。在实际工作中，为使仪表具有均匀刻度的读数，常用一条拟合直线近似地代表实际的特性曲线、线性度(非线性误差)就是这个近似程度的一个性能指标。拟合直线的选取有多种方法。如将零输入和满量程输出点相连的理论直线作为拟合直线;或将与特性曲线上各点偏差的平方和为最小的理论直线作为拟合直线，此拟合直线称为最小二乘法拟合直线。

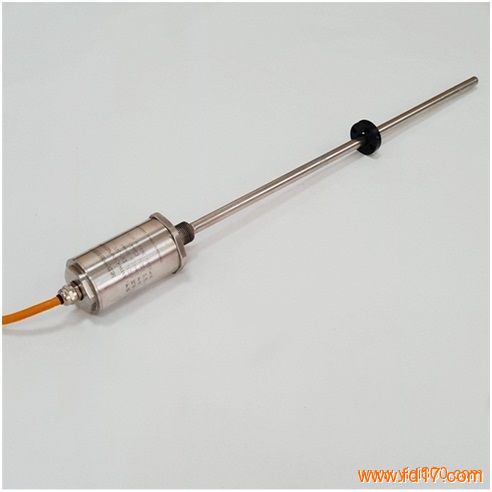

型号： SMW-CTS磁致伸缩位移传感器
测量范围： 50mm-5000mm之间量程任意可选
线性度: 优于±0.05%fs
重复性: 优于±0.005%fs
分辨率: 优于±0.001%fs
工作电压: +15VDC~24VDC
工作电流: 电压、数字输出型≤16mA； 电流输出型≤35mA
输出方式: 0~5V； 0~10V； 4~20mA； RS485二进制数字信号；SSI格雷码信号
产品类型: 普通型；防爆型；防腐型
测杆材料: 0Cr18Ni9（304）或316L不锈钢(特殊定制)
测杆直径: Ф10mm
电子仓外壳材料: 1Cr18Ni9（304）、304外包聚四氟乙烯防腐套管（防腐型，特殊定制）、1Cr18Ni9Ti外罩尼龙保护罩（防腐型，特殊定制）
连接螺纹: M18×1.5；M20×1.5；3/4-16UNF（英制）
引线方式: PVC屏蔽电缆线；航空插头（不适用于隔爆型产品）
测杆压力: 40MPa ,64MPa(高压型）
温度:T1: 0~+ 70℃ T2:-25~+80℃ T3:-40~+110℃
缓冲区: 前端缓冲区50.8mm（电子舱部分）,尾端缓冲区63.5mm
震动: 100g，IEC标准68-2-715g/10-2000Hz IEC标准68-2-6
防护等级: IP67
防爆等级: EXdⅡBT5
