产品型号： | STC |
| 产品品牌： | 斯铭威/SMWEI | |
| 产品价格： | 1元/根 | |
| 所 在 地： | 广东 深圳市 | |
| 发布日期： | 2015-10-24 | |
 |
||
详细说明

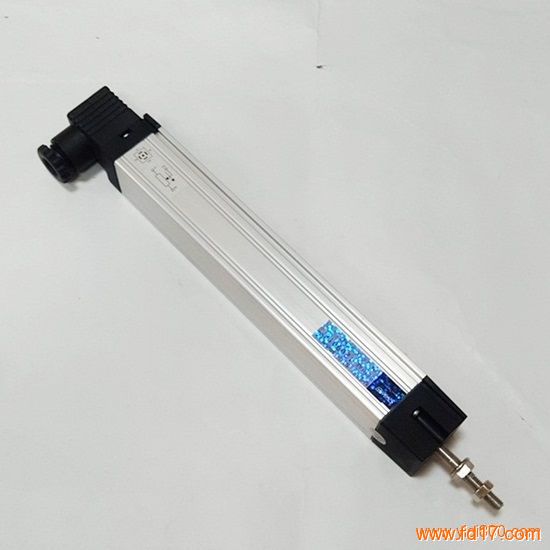

STC电阻式位移传感器输出大致分为摸拟量输出型(电压输出型，电流输出型，电阻输出型等输出类型。位移传感器的优点：可以用于精确测量和定位控制，配合显示仪表，也可以做为测量仪器进行人工测量。该系列产品具有很大的选择空间。
注：默认为电阻信号输出，需要电流/电压输出，需要加转换模块！
STC电阻式位移传感器防静电干扰和调频干扰很容易使位移传感器显示数字跳动。设备的强电线路与位移传感器的信号线分开线槽。位移传感器应使用强制接地支架，且使位移传感器外壳(可测量端盖螺丝与支架之间的电阻，应小于1Ω电阻)良好接地，信号线使用屏蔽线，且在电箱的一端应予将屏蔽线接地。静电干扰时，一般万用表的电压测量非常正常，但就是显示数字跳动;高频器干扰时其现象也一样。验证是不是静电干扰，用一段电源线将位移传感器的封盖螺丝与机器上某一点金属短接即可，只要一短接，静电干扰立即消除。但高频干扰就难以用上述办法消除，而且机器手、变频器多出现高频干扰，可以用停止机械手或变频节电器的办法验证。
STC拉杆系列： 50-1250mm
电阻： 5kΩ-20kΩ
线性精度： ±0.05%fs
重复精度： 0.01mm
机械行程： 有效行程+7
最大工作速度： 10m/s
工作电压： 5VDC、10VDC、24VDC
输出信号： 0-5V、0-10V、4~20mA、电阻输出
使用温度范围： － 60℃ ～ ＋ 150℃
防护等级： IP67
安装附件： 支架2个，螺丝钉4个，万向节一个，插头一个
STC电阻式位移传感器的功能是把一个机械位移转换成电气信号，并且该信号能够与机械运动成正比。电刷装配连接到机械激励器，继而使塑料阻轨产生一个电压分配器。电位计的阻轨 (1,3 )连接到稳定的输入直流电压(允许小电流)。当在电刷和修正阻轨之间测量时，信号电压是电压分配器的主要部分，并且与阻轨上的电刷位置成正比。电位计作为一个电压分配器，可以不必着重于阻轨上的总电阻的准确度，因为温度波动只对电阻产生作用，不会影响到测量结果。
