产品型号： | STC |
| 产品品牌： | 斯铭威/SMWEI | |
| 产品价格： | 1元/根 | |
| 所 在 地： | 广东 深圳市 | |
| 发布日期： | 2015-10-24 | |
 |
||
详细说明

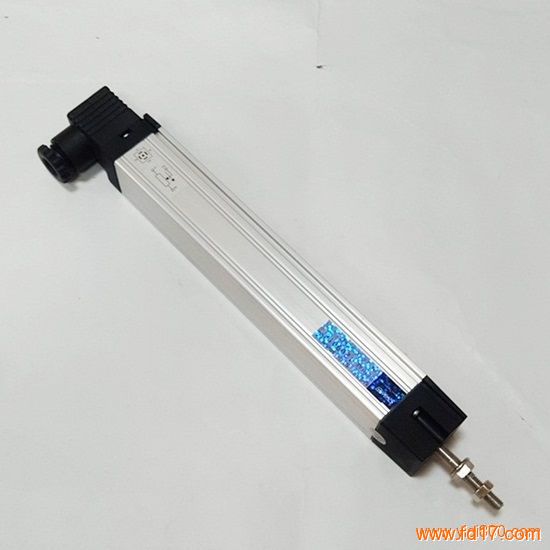

STC拉杆电子尺工作原理将经过精心修刻好的碳膜PCB板固定在一个金属支架上，将提前设计好大小的电刷固定在高强度的塑胶工件上，让电刷和碳膜PCB板充分接触且电刷能沿着提前设计好的滑动槽平稳滑动，这样就会有连续的成比例的电阻数输出。当然这个比例越接近一个恒定的数，则在输出图像上越呈现出平滑直线。
STC拉杆电子尺说明：
外壳：阳极氧化铝
轴承：回转滑动轴承
电阻元件：导电塑料
装配：扣压式固定支架
传动装置：不锈钢，可旋转
电刷组件：贵金属多触电电刷，带弹性阻尼
电气连接：din43650标准4极镀银插座
STC拉杆电子尺主要参数：
1、要求的准确度、线性度
2、期望量程范围
3、可重复性/分辨率
4、环境、振动、粉尘温度、湿度
5、要求速度以及期望价格和寿命
STC拉杆系列： 50-1250mm
电阻： 5kΩ-20kΩ
线性精度： ±0.05%fs
重复精度： 0.01mm
机械行程： 有效行程+7
最大工作速度： 10m/s
工作电压： 5VDC、10VDC、24VDC
输出信号： 0-5V、0-10V、4~20mA、电阻输出
使用温度范围： － 60℃ ～ ＋ 150℃
防护等级： IP67
安装附件： 支架2个，螺丝钉4个，万向节一个，插头一个
