产品型号： | SMW-LX |
| 产品品牌： | 斯铭威/SMWEI | |
| 产品价格： | 1元/台 | |
| 所 在 地： | 广东 深圳市 | |
| 发布日期： | 2015-11-07 | |
 |
||
详细说明
毫州拉绳位移传感器注意事项:
*本产品在安装过程中有如下危险性—当钢丝绳拉出后,严禁突然松手,因钢丝绳拉出后有收紧张力,如突然松手,钢丝绳将在拉力的作用下高速打回，可能会对设备和人员造成一定损伤。
*传感器安装和工作中不可超过最大行程（从原始绳夹拉出1米），也不可将出绳口原始绳夹松开，否则都将对传感器造成损坏。
*本产品不得私自拆卸，如经发现则不在保修范围内。
毫州拉绳位移传感器技术参数一

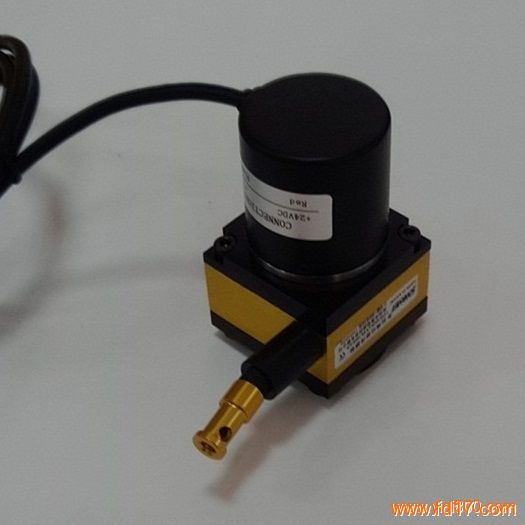

产品名称 SMW-LX拉绳位移传感器
测量行程（mm） 100 200 300 400 500 600 700 800 900 1000
输出信号模式 电压；0-5V、0-10V 、±5V TTL 脉冲方波
电流；4-20mA RS485
电阻；5KΏ、10KΩ 差分输出
线性精度 ±0.1%FS ±0.05%FS
线径规格 Φ1. 0mm
重复性 ±0.02%FS
拉线材料 不锈钢
解析 本质无穷小
分辨率 0.04、0.05、0.1、0.2
工作拉力 约6N
最大往复速度 1000mm/s
工作电压 24 VDC
工作温度 -40℃-﹢85℃
储存温度 -40℃-﹢95℃
震动 电压输出时负载电阻≥3KΩ； 电流输出时负载电阻≤1KΩ；
保护等级 IP65
毫州拉绳位移传感器技术参数二
产品名称 SMW-LX拉绳位移传感器
测量行程（mm） 1100 1200 1300 1400 1500 1600 1700 1800 1900 2000
输出信号模式 电压；0-5V、0-10V 、±5V TTL 脉冲方波
电流；4-20mA RS485
电阻；5KΏ、10KΩ 差分输出
线性精度 ±0.1%FS ±0.05%FS
线径规格 Φ1. 0mm
重复性 ±0.02%FS
拉线材料 不锈钢
解析 本质无穷小
分辨率 0.04、0.05、0.1、0.2
工作拉力 约6N
最大往复速度 1000mm/s
工作电压 24 VDC
工作温度 -40℃-﹢85℃
储存温度 -40℃-﹢95℃
震动 电压输出时负载电阻≥3KΩ； 电流输出时负载电阻≤1KΩ；
保护等级 IP65
毫州拉绳位移传感器技术参数三
产品名称 SMW-LX拉绳位移传感器
测量行程（mm） 2100 2200 2300 2400 2500 2600 2700 2800 2900 3000
输出信号模式 电压；0-5V、0-10V 、±5V TTL 脉冲方波
电流；4-20mA RS485
电阻；5KΏ、10KΩ 差分输出
线性精度 ±0.1%FS ±0.05%FS
线径规格 Φ1. 0mm
重复性 ±0.02%FS
拉线材料 不锈钢
解析 本质无穷小
分辨率 0.04、0.05、0.1、0.2
工作拉力 约6N
最大往复速度 1000mm/s
工作电压 24 VDC
工作温度 -40℃-﹢85℃
储存温度 -40℃-﹢95℃
震动 电压输出时负载电阻≥3KΩ； 电流输出时负载电阻≤1KΩ；
保护等级 IP65
毫州拉绳位移传感器技术参数四
产品名称 SMW-LX拉绳位移传感器
测量行程（mm） 3100 3200 3300 3400 3500 3600 3700 3800 3900 4000
输出信号模式 电压；0-5V、0-10V 、±5V TTL 脉冲方波
电流；4-20mA RS485
电阻；5KΏ、10KΩ 差分输出
线性精度 ±0.1%FS ±0.05%FS
线径规格 Φ1. 0mm
重复性 ±0.02%FS
拉线材料 不锈钢
解析 本质无穷小
分辨率 0.04、0.05、0.1、0.2
工作拉力 约6N
最大往复速度 1000mm/s
工作电压 24 VDC
工作温度 -40℃-﹢85℃
储存温度 -40℃-﹢95℃
震动 电压输出时负载电阻≥3KΩ； 电流输出时负载电阻≤1KΩ；
保护等级 IP65
毫州拉绳位移传感器技术参数五
产品名称 SMW-LX拉绳位移传感器
测量行程（mm） 4100 4200 4300 4400 4500 4600 4700 4800 4900 5000
输出信号模式 电压；0-5V、0-10V 、±5V TTL 脉冲方波
电流；4-20mA RS485
电阻；5KΏ、10KΩ 差分输出
线性精度 ±0.1%FS ±0.05%FS
线径规格 Φ1. 0mm
重复性 ±0.02%FS
拉线材料 不锈钢
解析 本质无穷小
分辨率 0.04、0.05、0.1、0.2
工作拉力 约6N
最大往复速度 1000mm/s
工作电压 24 VDC
工作温度 -40℃-﹢85℃
储存温度 -40℃-﹢95℃
震动 电压输出时负载电阻≥3KΩ； 电流输出时负载电阻≤1KΩ；
保护等级 IP65
拉绳位移传感器应用领域：仓储位置定位，水库大坝保护，闸门开度控制，压力机械，造纸机械，纺织机械，金属板材机械，包装机械，印刷机械，水平控制仪，建筑机械，工业机器人，射出机，木工机械，电梯，空气压缩机/油压机，高度机，X-Y轴及其它长度位移，液位等相关尺寸量测和位置控制。
