产品型号： | SMW-LX |
| 产品品牌： | 斯铭威/SMWEI | |
| 产品价格： | 1元/台 | |
| 所 在 地： | 广东 深圳市 | |
| 发布日期： | 2015-11-07 | |
 |
||
详细说明

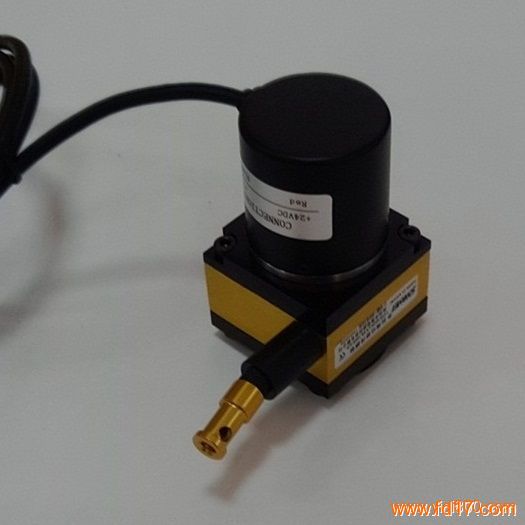

拉绳位移传感器非常适合各个应用场合，安装方便。在其底部有2个M4的螺纹孔(另外侧面还有两个备用安装孔位）。用2个长约10-30MM的螺丝可轻易将其安装在机器设备上面，并将其紧固。由于其整体结构为铝合金材质，所以其构造有轻巧，紧凑。坚固耐用的特点。
六安拉绳位移传感器技术参数一
产品名称 SMW-LX拉绳位移传感器
测量行程（mm） 100 200 300 400 500 600 700 800 900 1000
输出信号模式 电压；0-5V、0-10V 、±5V TTL 脉冲方波
电流；4-20mA RS485
电阻；5KΏ、10KΩ 差分输出
线性精度 ±0.1%FS ±0.05%FS
线径规格 Φ1. 0mm
重复性 ±0.02%FS
拉线材料 不锈钢
解析 本质无穷小
分辨率 0.04、0.05、0.1、0.2
工作拉力 约6N
最大往复速度 1000mm/s
工作电压 24 VDC
工作温度 -40℃-﹢85℃
储存温度 -40℃-﹢95℃
震动 电压输出时负载电阻≥3KΩ； 电流输出时负载电阻≤1KΩ；
保护等级 IP65
六安拉绳位移传感器技术参数二
产品名称 SMW-LX拉绳位移传感器
测量行程（mm） 1100 1200 1300 1400 1500 1600 1700 1800 1900 2000
输出信号模式 电压；0-5V、0-10V 、±5V TTL 脉冲方波
电流；4-20mA RS485
电阻；5KΏ、10KΩ 差分输出
线性精度 ±0.1%FS ±0.05%FS
线径规格 Φ1. 0mm
重复性 ±0.02%FS
拉线材料 不锈钢
解析 本质无穷小
分辨率 0.04、0.05、0.1、0.2
工作拉力 约6N
最大往复速度 1000mm/s
工作电压 24 VDC
工作温度 -40℃-﹢85℃
储存温度 -40℃-﹢95℃
震动 电压输出时负载电阻≥3KΩ； 电流输出时负载电阻≤1KΩ；
保护等级 IP65
六安拉绳位移传感器技术参数三
产品名称 SMW-LX拉绳位移传感器
测量行程（mm） 2100 2200 2300 2400 2500 2600 2700 2800 2900 3000
输出信号模式 电压；0-5V、0-10V 、±5V TTL 脉冲方波
电流；4-20mA RS485
电阻；5KΏ、10KΩ 差分输出
线性精度 ±0.1%FS ±0.05%FS
线径规格 Φ1. 0mm
重复性 ±0.02%FS
拉线材料 不锈钢
解析 本质无穷小
分辨率 0.04、0.05、0.1、0.2
工作拉力 约6N
最大往复速度 1000mm/s
工作电压 24 VDC
工作温度 -40℃-﹢85℃
储存温度 -40℃-﹢95℃
震动 电压输出时负载电阻≥3KΩ； 电流输出时负载电阻≤1KΩ；
保护等级 IP65
六安拉绳位移传感器技术参数四
产品名称 SMW-LX拉绳位移传感器
测量行程（mm） 3100 3200 3300 3400 3500 3600 3700 3800 3900 4000
输出信号模式 电压；0-5V、0-10V 、±5V TTL 脉冲方波
电流；4-20mA RS485
电阻；5KΏ、10KΩ 差分输出
线性精度 ±0.1%FS ±0.05%FS
线径规格 Φ1. 0mm
重复性 ±0.02%FS
拉线材料 不锈钢
解析 本质无穷小
分辨率 0.04、0.05、0.1、0.2
工作拉力 约6N
最大往复速度 1000mm/s
工作电压 24 VDC
工作温度 -40℃-﹢85℃
储存温度 -40℃-﹢95℃
震动 电压输出时负载电阻≥3KΩ； 电流输出时负载电阻≤1KΩ；
保护等级 IP65
六安拉绳位移传感器技术参数五
产品名称 SMW-LX拉绳位移传感器
测量行程（mm） 4100 4200 4300 4400 4500 4600 4700 4800 4900 5000
输出信号模式 电压；0-5V、0-10V 、±5V TTL 脉冲方波
电流；4-20mA RS485
电阻；5KΏ、10KΩ 差分输出
线性精度 ±0.1%FS ±0.05%FS
线径规格 Φ1. 0mm
重复性 ±0.02%FS
拉线材料 不锈钢
解析 本质无穷小
分辨率 0.04、0.05、0.1、0.2
工作拉力 约6N
最大往复速度 1000mm/s
工作电压 24 VDC
工作温度 -40℃-﹢85℃
储存温度 -40℃-﹢95℃
震动 电压输出时负载电阻≥3KΩ； 电流输出时负载电阻≤1KΩ；
保护等级 IP65
拉绳位移传感器钢丝绳由自卷弹簧始终收紧,由钢丝绳的直线位移转换成旋转量的测量。钢丝绳紧绕在多圈测量轮上,每圈行程相同,因此在整个测量范围内均为线性测量.钢丝绳测量轮,卷簧轮,与传感器同轴联动,其连接误差降至最小.由于与被测物体软性连接,所以抗震动性能优越;安装简便,能适应恶劣环境。
