产品型号： | Spectran V5 |
| 产品品牌： | 德国安诺尼 | |
| 产品价格： | 面议 | |
| 所 在 地： | 广东 深圳市 | |
| 发布日期： | 2014-01-06 | |
 |
||
详细说明
一、产品简介

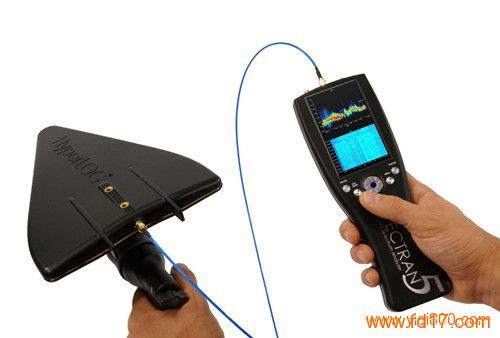

Spectran V5手持式实时频谱分析仪采用安诺尼专利技术及现代化技术生产，是德国安诺尼公司最新研发的第5代超高性能实时频谱仪，同时也是全球第一部具有实时频谱显示功能的仪器，超大的显示屏、超宽的带宽、超灵敏的检测以及强大的扩展功能，可让您获得与实验室精度相当的现场检测结果，良好的便携性也给您现场检测提供极大的便利。
安诺尼的SPECTRAN V5 建立了新的滤波技术标准。经典的实时频谱仪是基于傅立叶分析， V5 使用一种专利的接收方法，由多相位滤波器产生的一种交错的的组合。与常规的傅里叶分析不同，多相位滤波器覆盖超过一个采样间隔，基于频率点的数量。因此任何滤波曲线（例如真正的高斯滤波器）都可以实现，而不受预设的间隔造成的陡度的局限。
为了避免在频率时间图上出现的缝隙，使用了2个空间交错滤波器组合，来进行分析。这个SPECTRAN V5 的突破性技术不会错失分析频段的最小的信号细节。
实时数据流功能是SPECTRAN V5的另一个特殊的功能。与现有的实时频谱仪不同，他们支持不了连续的数据记录，V5可以连续的记录处理数据，无缝地将他们存储在PC电脑上，通过高速的USB口，实时数据流提供了各种新的应用。例如记录和重放任何信号，并且完全解调记录的数字信号，例如GSM， TETRA等。
SPECTRANV5 也提供一个经典的频谱分析模式，通过微秒超高速DDS扫频的手段。
除了调制的本振，V5具有DDS直接数字频率合成器，高达800MSPS I/Q 极高频率跳动本振。这个技术使得复杂的测试程序分析在全频段上成为可能（目前达到9.4Ghz）
SPECTRAN V5具有加速的扫描速率，比世界上现有的其他的扫频频谱仪更好。
SPECTRAN V5 具有选件，可将频谱扩展到1 Hz，（只有HF 8060 和 HF 80100 V5可加此选件)
输入信号在内部被分到第二个射频路径，它是被优化的低频处理路径。在路径上有一个高性能的16位AD转换器，处理速率105 MSPS，精度从14位加强到16位，将动态范围从80dB 提高的100dB 。
这个路径是完全具备实时功能，由微秒级DDS扫描控制。低频路径（1Hz-40Mhz/16Bit ）和高频路径（1Mhz -9.4Ghz /14Bit ), 对用户来说是无需干预的，除非有值得关注的动态范围的调整。
SPECTRAN V5 的前端是可扩展的，可以在任何时候更新到到安诺尼的最新技术。9.4Ghz 模块已经提供，18Ghz 模块在2012上半年提供，90Ghz 模块也计划在2012年提供。
平台的接口是开放的，安诺尼允许用户开发自己的应用，扩展前端，这个开放的平台为安诺尼SPECTRAN 打开了无限的新的市场机会。
信号处理过程是通过FPGA实现的，它也包含一个矢量处理器，为统计分析和解调应用。
结合功能强大的双核Blackfin DSP -CPU ，以及800x 480像素的高清晰彩色显示触摸屏。
在模拟信号处理过程，信号的采样以实时的14 位AD转换器，具有500MSPS（250MSPS I/Q ) 数据速率。这个过程可以保证80dB的动态范围高质量的分析。如果配上选件16位的AD转换器，就会有100dB的动态范围（1Hz - 40Mhz)。
SPECTRAN V5可以通过接触屏来操作，也可以通过多功能的滚轮转动，或者用户定义的热键， 或者实时通过GSM、WLAN、USB远程操作进行测量。
高灵敏的集成的陀螺传感器，具有指南功能，可以在任何时间注册位置和调整方向。选件可提供GPS接收器，可以存储测量的精确位置，进行更复杂的分析。
两种传感器的结合了数据存储记录器，使现场测量的无缝记录成为可能，包括产生一个基于Google地图的状态图，因此用户的EMC测试文件，或者形象的网络覆盖图，例如GSM WLAN 都非常容易的生成
SPECTRAN 内置大容量锂电池，标配8000mAh，可实现长达2－3小时运行，变可选配16000mAh超大容量电池，可实现长达4-6小时运行
二、规格参数
频率范围：1MHz to 10GHz
120MHz实时带宽（加选件可扩张到200MHz）
64MB视频内存
256MB内存
600MHz双核DSP
250MSPS 14位双通道模数转换
800MSPS 16位 模数转换器
240K ECP3 FPGA
HyperLOG 60100EX定向EMC天线
三、特点
1Hz-9.4GHz超宽频率
200MHz超宽实时带宽
超高速本振扫描
专利多相位滤波技术
微秒级超高速数字合成扫描
实时数据流
高清晰的TFT触摸显示屏
三维运动传感器（陀螺仪传感器）
三维磁场传感器（指南针和位置控制）
实时远程控制
高清晰的TFT触摸显示屏
内置大容量锂电池，标配8000mAh
USB 2.0 高速端口（480K/s)
内置MicroSD插槽
免费MCS频谱分析软件
四、应用
1、公共安全规定所指定的电磁场测量
2、界定电磁安全区域
3、测量和监测广播、雷达等设备周边的场强
4、测量手机基站和卫星通信系统的场强是否符合安全标准
5、工业领域场强测量，例如焊接设备、高频加热、干旱设备
6、测量以保护使用透热疗法的工作人员和使
7、用其他高频辐射的医疗仪器的人员
8、电磁兼容的测量
9、高校、科研机构、无线电监测等
