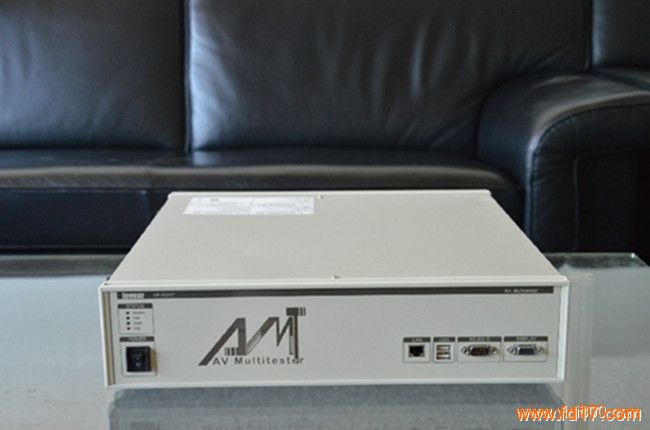

产品型号： | VP-7670T |
| 产品品牌： | Levear | |
| 产品价格： | 面议 | |
| 所 在 地： | 广东 东莞市 | |
| 发布日期： | 2014-02-22 | |
 |
||
详细说明
仪器特点
适合汽车音响、功放和蓝光DVD的综合测试系统，包含音频分析仪、视频分析仪和AM/FM信号发生器模块
VP-7671T支持高清视频测试，VP-7670T支持标清视频测试
模块可自由选配以配合不同测试需要
支持直接操作和自动测试(主动和被动)模式
只需透过简单设置已能实现自动测试(主动模式)
通过被动模式和LAN连接，能实现远程控制
由于产品特性，令整体测试成本下降
技术参数
音频分析仪
音频源
输出通道 2 通道（L/R）失衡
频率范围 10Hz 至 30 kHZ / 1 Hz 步进
输出电平 1 mV[rms] 至3.16 V[rms]
电平精确度 ± 0.5dB（≥ 0.25V[rms]）/ ± 1dB（≤ 249 mV[rms]）
平坦度 ± 0.5dB（2V[rms]）、1 kHz（参考）
失真度 ≦0.003 % （1 kHz, 2 V[rms], 20 kHz BW）
Residual noise ≦10 μV[rms]（ 20 kHz BW）
DC 测量
DC 电压输入范围 ±30 V／±300 mV
DC 电流输入范围 ±3 A ／±30 mA ／±300 μA
测量精确度 ±（0.2% 的 RD + 0.2% 的 Fs）
频率测量
测量范围 10 Hz 至 20 MHz（频率计数器输入）/ 10Hz 至 30 kHz（音频输入）/ HiFi 版本 10 Hz 至 60 kHz（音频输入）
测量精确度 ±（1×10 -5＋1 位）
计数器输入电阻 50 Ω/ 1 MΩ
音频测量
测量功能 AC 电平 / 比率 / S/N / 失真度 / THD / 混合电平
输入通道 4 个通道 / 均衡
过滤器
- Pre-LPF OFF／20 kHz
- HPF OFF／200 Hz ／400 Hz
- LPF OFF／15 kHz ／20 kHz
- PSOPHO OFF／IEC-A ／IEC-AUDIO／
- CCIR-ARM／1 kHz BPF
信号发生器
AM/FM 信号生成器
频率范围 0.1000 MHz 至 140.0000 MHz /162.0000 MHz 至 163.0000 MHz
频率精确度 ±（5×10 -5＋1位）
输出电平范围 - 20.0 dB uV 至 126.0 dB uV（emf）
电平精确度 ± 1.5 dB（≥ 0 dB uV[emf]）/± 2 dB（< 0 dB uV[emf]）
输出电阻 50 Ω
RDS 编译器
RDS 电平范围 0 % 至10 %/ 0.1% 步进
内模型数 最大 16
内模型长度 最大 2.048 组
视频分析仪
信号输入
支持系统
HDTV 720p ／ 1080i ／ 1080p
SDTV 480i/p ／ 576i/p ／ NTSC ／ NTSC4.43 ／
PAL ／ PAL-M ／ PAL-N ／ PAL 60
输入信号类型
HDTV Y / Pr 信号 / G/B/R 信号
SDTV VBS 信号 / Y+S/C 信号 /
Y / Pb/Pr 信号 / G/B/R 信号
测量项目
行频率 / 帧频率 /
总行数 / 扫描
色条测量
信号总振幅测量
多色度信号同步测量
线性测量
DG / DP 测量
S/N 测量
