产品型号： | DVA CSP 1P 50 FM |
| 产品品牌： | 德国DEHN | |
| 产品价格： | 面议 | |
| 所 在 地： | 广东 深圳市 | |
| 发布日期： | 2020-06-15 | |
 |
||
详细说明

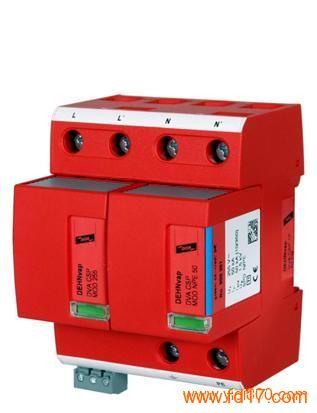

• 预接线火花间隙型复合雷电流/电涌保护器，由底座和插入式保护模块组成。
RADAX Flow技术，具备续流抑制功能，满足系统高可靠性要求。
短路电流至50kArms时，20 A gL/gG熔丝不跳。
可保护终端设备
视窗指示工作状态/故障状态。
带有模块锁扣装置，通过模块释放按钮轻松更换保护模块。
依据 EN 60068-2，通过冲击和振动测试。
• 型号 DVA CSP 1P 50 FM
货号 900 361
SPD 依据EN 61643-11 / IEC 61643-1/-11 1 级 / I 级
协调类别 1 级 + 2 级
协调类别 (≤5m) 1 级 + 2 级 + 3 级
标称交流电压 UN 230 V
交流最大持续工作电压 UC 255 V
雷电冲击电流 (10/350 µs) [L+N-PE] Iimp 50 kA
雷电冲击电流 (10/350 µs) [L-N] Iimp 25 kA
雷电冲击电流 (10/350 µs) [N-PE] Iimp 50 kA
标称放电电流 (8/20 µs) IN 25 / 50 kA
电压电压保护水平 [L-N] UP ≤ 1.5 kV
电压电压保护水平 [N-PE] UP ≤ 1.5 kV
工频续流遮断能力 [L-N] Ifi 25 kArms
工频续流遮断能力 [N-PE] Ifi 100 Arms
续流抑制/选择性 预期续流到25 kA rms 时，20 A 熔丝不跳
响应时间 tA ≤ 100 ns
IK = 25 kA rms ，最大后备熔丝 (L) 315 A gL/gG
IK > 25 kA rms ，最大后备熔丝 (L) 200 A gL/gG
最大后备熔丝 ( L-L’) 125 A gL/gG
暂态过电压 (TOV) [L-N] UT 440 V / 5 sec.
暂态过电压 (TOV) [N-PE] UT 1200 V / 200 ms
工作温度范围 (并联) TUP -40°C...+80°C
工作温度范围 (串联) TUS -40°C...+60°C
工作状态/故障指示 绿 / 红
最小安装导线截面积 10 mm2 单股线 / 软线
最大安装导线截面积 (L,N,PE) 50 mm2 多股线 / 35 mm2 软线
最大安装导线截面积 (L1', N', GND） 35 mm2 多股线 / 25 mm2 软线
安装方式 35 mm DIN轨，依据EN 60715
外壳材质 红色热塑性材料，UL 94-0
防护等级 IP 20
尺寸 4 modules, DIN 43880
遥信触点类型 浮动切换触点
交流切换能力 250 V/0.5 A
直流切换能力 250 V/0.1 A; 125 V/0.2 A; 75 V/0.5 A
遥信端子接线横截面 最大 1.5 mm2 单股线 / 软线
