产品型号： | VMS200 |
| 产品品牌： | 台湾智泰 | |
| 产品价格： | 35000元/台 | |
| 所 在 地： | 山东 青岛市 | |
| 发布日期： | 2010-01-20 | |
 |
||
详细说明
产品名称：

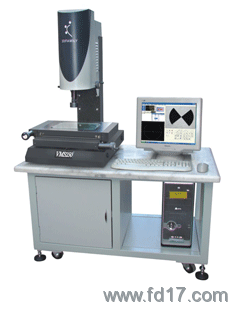

台湾智泰2D光学影像测量仪
产品说明：
2D光学影像测量仪/视频测量仪
VMS系列是一款经济型2D光学影像测量仪，采用高清晰度3DFAMILY彩色CCD，并配有激光指示器，可精确指示当前测量位置；采用我公司自主研发的OVM Lite版测量软件，具备基本的点、线、圆、两点距离、角度等基本测量功能及坐标平移的功能，能满足基本的二次元测量需求；此外测量数据可输入EXCEL、WORD、TXT中或者将测量图形输出至DXF文档做CAD设计。
产品特点
1、花岗石底座与立柱，机构永不变形。
2、X、Y轴装有光栅尺，定位精确。
3、Z轴采用交叉导轨加配重块的全新设计，镜头上下升降受力均衡，确保精度。
4、激光定位指示器，精确指定当前测量位置，方便测量。
5、镜头：3DFAMILY-S型0.35X-2.25X连续变倍镜头。
6、LED冷光源（表面光和轮廓光）避免工件受热变形。
技术参数
具体型号
VMS250
(X/Y/Z轴)量测行程(mm)
250*150*200
全机尺寸(mm)
1000*650*1650
X,Y轴量测精度
（3+L/200）μm
放大倍率
光学放大率：0.7--4.5X，影像放大率：28--180X
光学尺解析度
1μm
测量系统
OVM Lite
重复性
2μm
操作方式
手动
CCD
3DFamily-L 41万像素，彩色
机台承重量
30KG
电源供给
110/220V，50/60HZ，240W
保修期
1年
应用领域
手机配件、家电制品、连接器、机械配件、精密夹治具、塑胶、五金、电脑周边行业等
附件
镜头、LED冷光源、OVM Lite软体等
